282 AVENTICS | INTERBUS S | R412005743–BDL–001–AD
Beskrivning av enheten

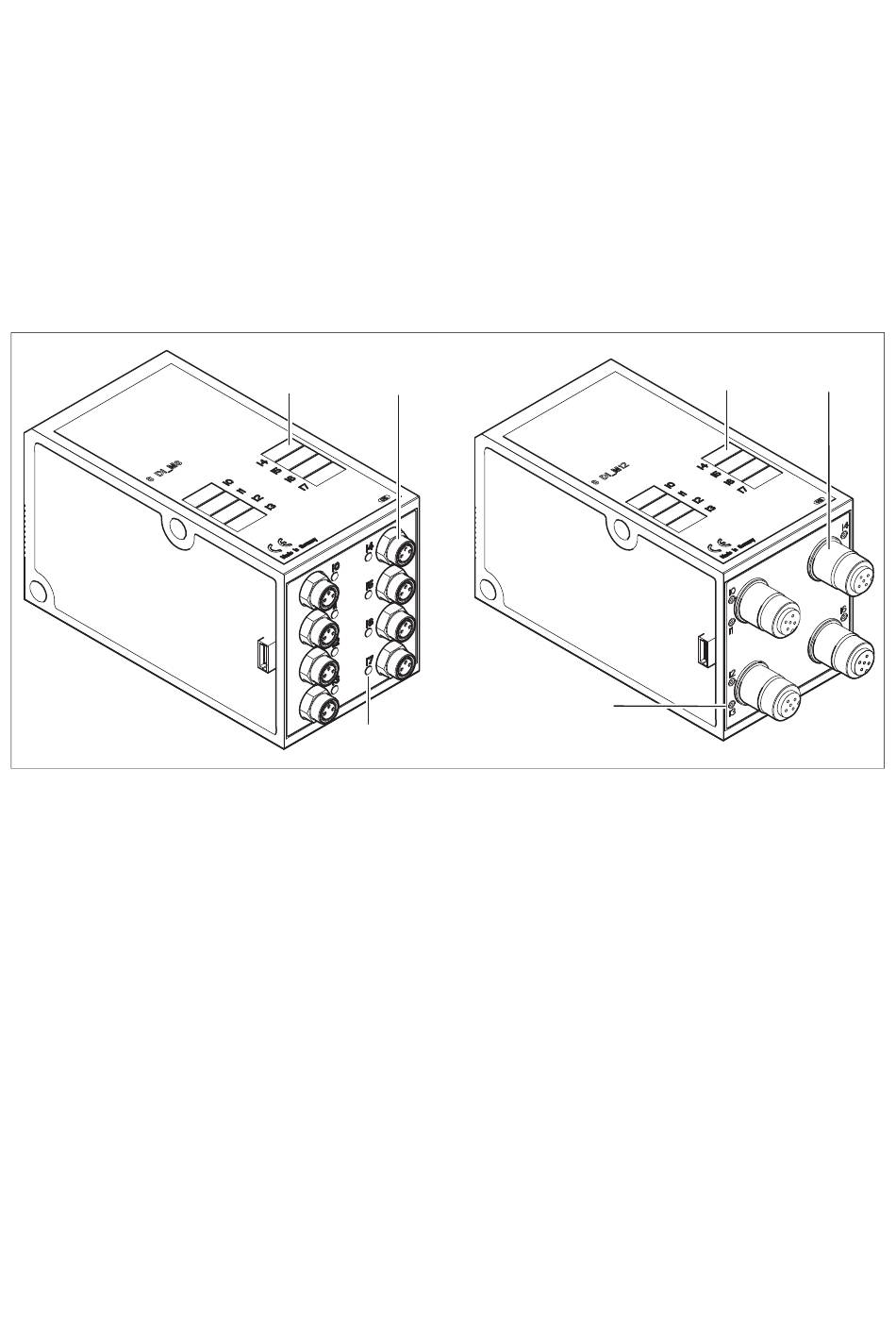

Fig. 3: Input-modul 8 fält: RMV04-8DI_M8 (vänster) och RMV04-8DI_M12 (höger)
1 Etikett
2 RMV04-8DI_M8 (vänster): 8 ingångar på 8 x M8-hylsor
RMV04-8DI_M12 (höger): 8 ingångar på 4 x M12-hylsor
3 LED-lampa (gul, tillstånd) per ingång
1)
Stickkontaktbeläggning se sidan 286
5.2.3

Input-moduler

Inputmodulen för anslutning av elektriska sensorsignaler finns
i två utföranden:
8 x M8 (RMV04-8DI_M8) eller
W
4 x M12, dubbelbelagd (RMV04-8DI_M12)
W
1 2
3
3
1)
1)
1 2
