BUS IN
X71
2 1
3 4
5
BUS OUT
X72
1
2
5
4 3
1
2
AVENTICS | INTERBUS S | R412005743–BDL–001–AD

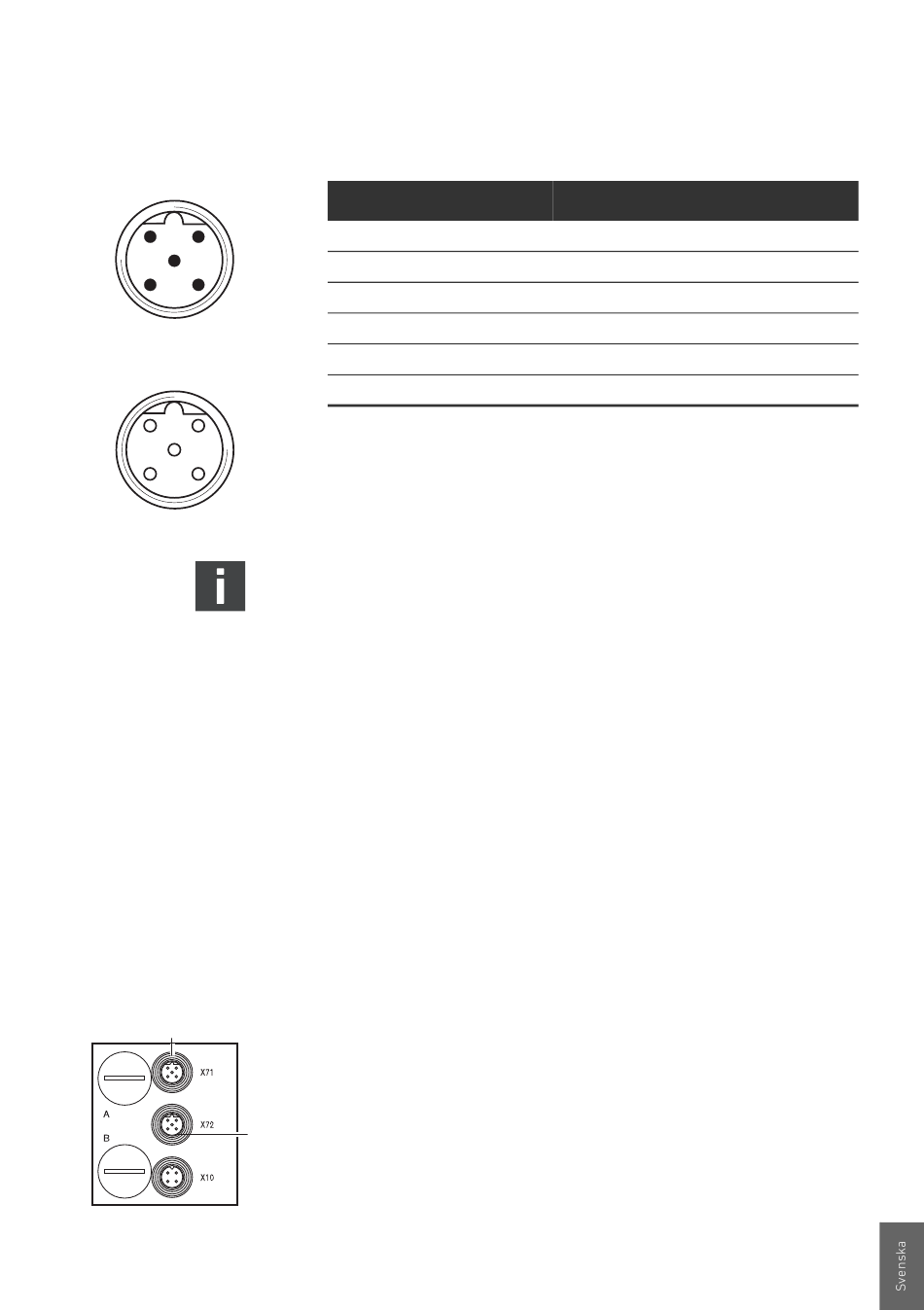

Tabell 5: Beläggning X71 (BUS IN) och X72 (BUS OUT) M12, B-kodad
Pin Signal
1 DO
2 /DO
3 DI
4 /DI
5 GND
Förskruvning Skärm
Såvida inget annat anges skall anslutningstekniken och
stickkontaktsbeläggningen utföras i enlighet med den
tekniska riktlinjen för INTERBUS S från Phoenix Contact
(t. ex. IBS Part 1 UM eller installationshandboken
IBS SYS INST UM). Följ dessa.
Alla dessa inställningar görs med kontakterna under de båda
PG-förskruvningarnaA och B (se Fig. 2 på sidan 280).
Följ den här beskrivningen vid alla inställningar:
1. Skruva av de aktuella PG-förskruvningarna.
2. Genomför inställningen så som beskrivs nedan
(se sidan 287).
3. Skruva åter i PG-förskruvningen. Var noga med att
tätningsringarna sitter korrekt.
6.3.2 Ansluta fältbussnoden som mellanstation
1. Gör en korrekt stiftbeläggning (se Tab. 5 på sidan 287) av
era stickförbindningar om ni använder en okonfektionerad
kabeldragning.
2. Anslut den inkommande bussledningen till X71 (1).
3. Anslut den utgående busskabeln via utgång X72 (2) till nästa
modul.
Betydelse
Dataledning från IBS Master
Dataledning från IBS Master inverterad
Dataledning till IBS Master
Dataledning till IBS Master inverterad
Ground
287
Montering
