20 AVENTICS | INTERBUS S | R412005743–BDL–001–AD
Montage
Buskoppler
Input-/Output-Module

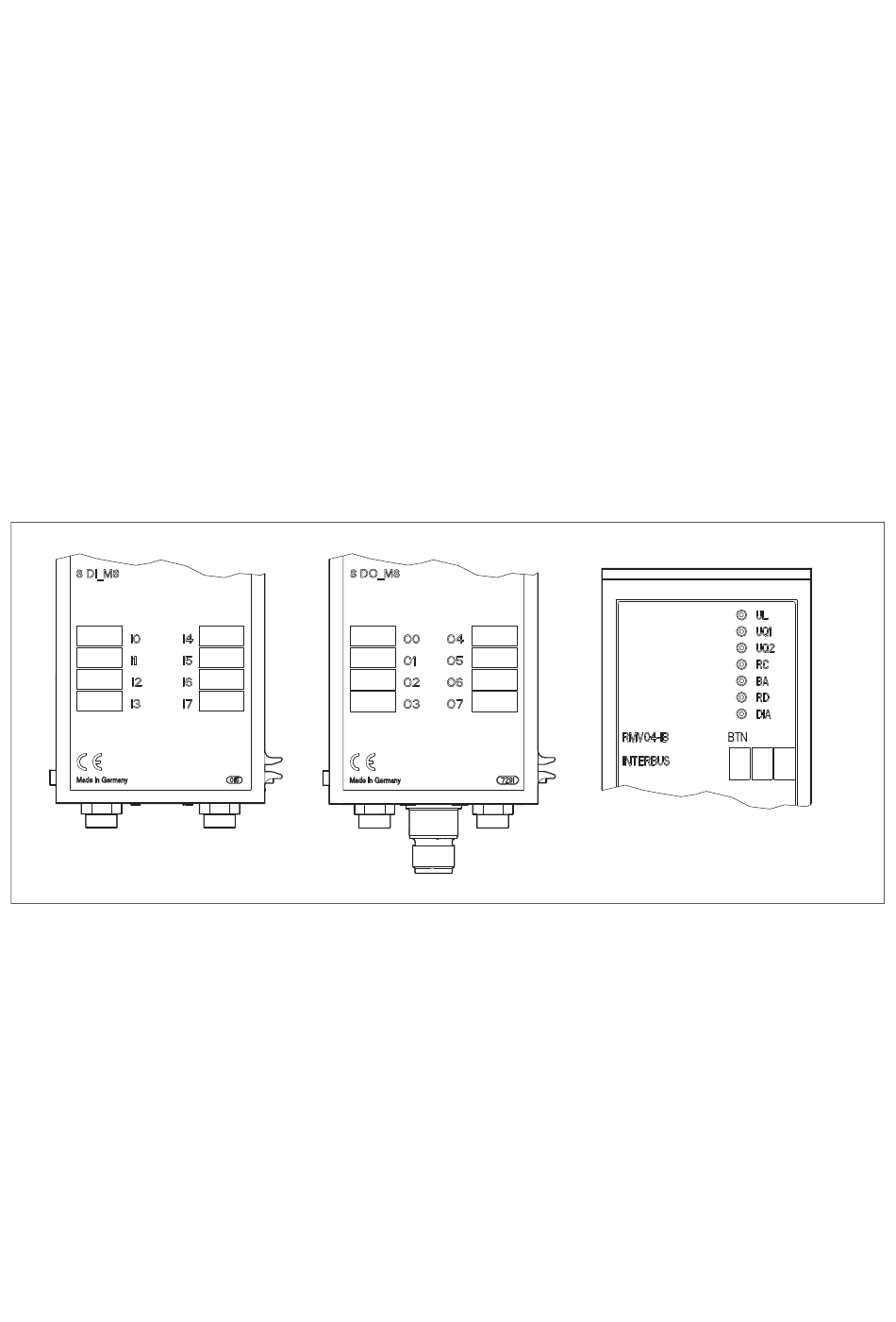

Abb. 6: Beschriftungsfelder am Buskoppler (RMV04-IB), Input-Modul (8DI_M8) und Output-Modul
(8DO_M8), Beispiele
Durch jedes Input-/Output-Modul wird das Ventilsystem um
60 mm verlängert (60 x m). Die E-Endplatte hat eine Anbautiefe
von 18 mm.
6.2

Module beschriften

Beschriften Sie die für den Buskoppler vorgesehene/
O
verwendete Adresse am Buskoppler im Feld BTN.
Beschriften Sie die Anschlüsse direkt auf den
O
Beschriftungsfeldern der Input-/Output-Module.
Die Zuordnung der Beschriftungsfelder zu den Anschlüssen
ist durch die Bezeichnung der Anschlüsse gegeben.
