Montage

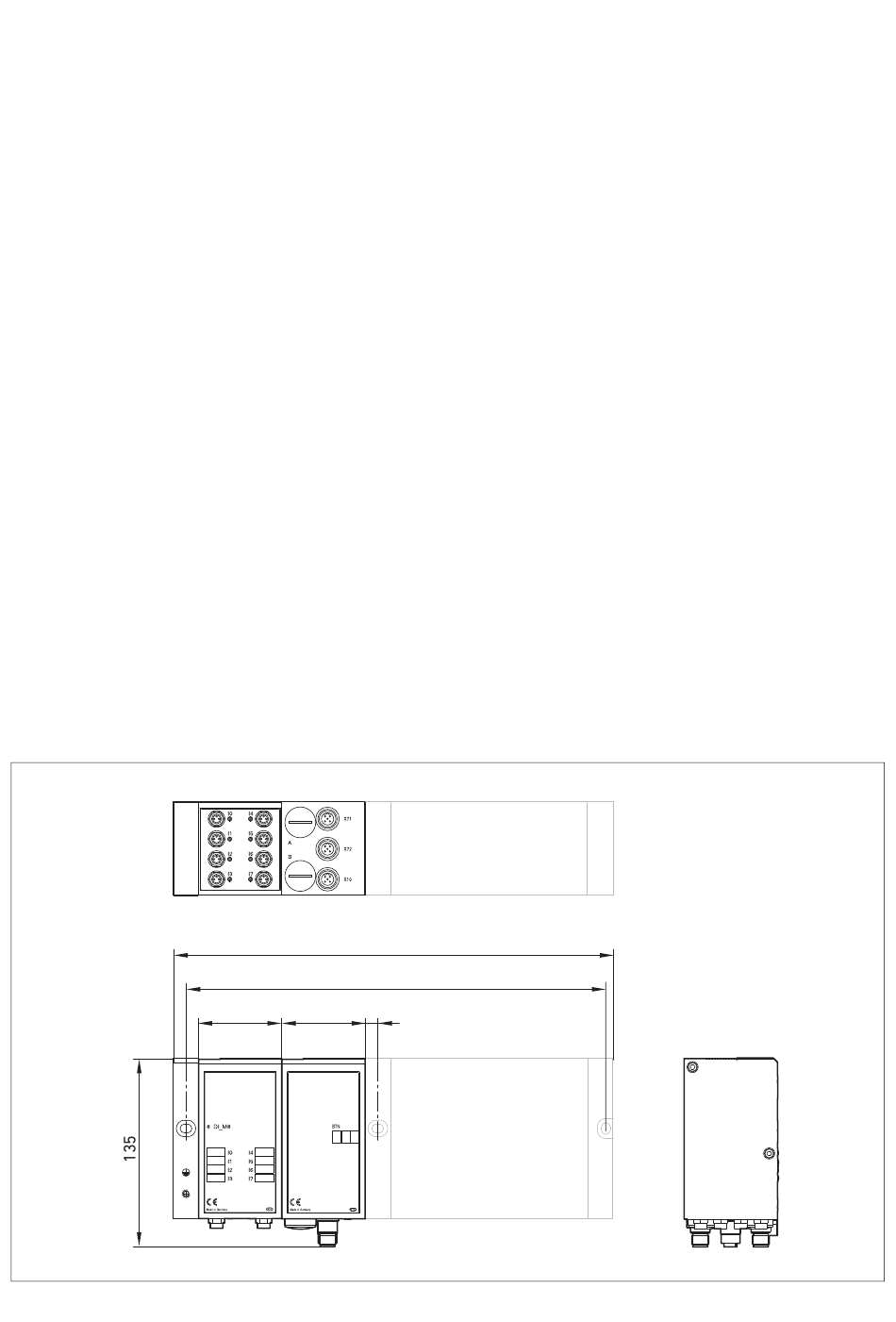

Fig. 5: Dessin coté du système de distributeurs (coupleur de bus et distributeurs)
6 Montage
6.1 Montage du coupleur de bus sur le système
de distributeurs
Le système de distributeurs série HF03 LG ou HF04 est livré
individuellement configuré, complètement vissé avec tous les
composants :
Porte-distributeurs
W
Coupleur de bus
W
Modules E/S, le cas échéant
W
Le montage de l'ensemble du système de distributeurs est
décrit dans le mode d'emploi ci-joint pour le VS. La position de
montage du VS monté est indifférente. Les dimensions du VS
complet varient selon l'équipement en modules (voir Fig. 5).
6.1.1

Dimensions

A + (60 x m)
B + (60 x m)
60 60 9
