AVENTICS | INTERBUS S | R412005743–BDL–001–AD
5.2

Composants

5.2.1

Coupleur de bus

1

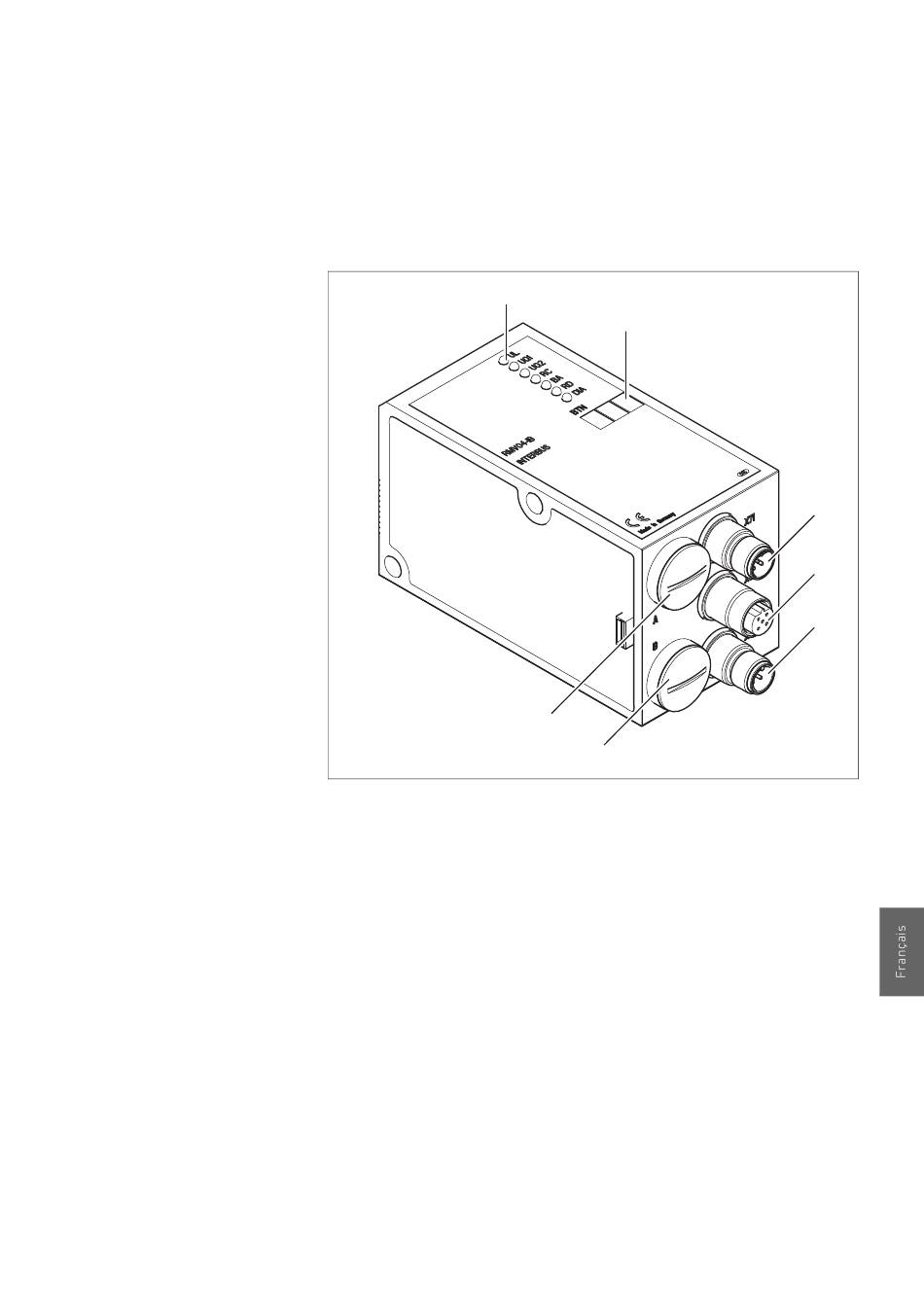

Fig. 2: Vue d'ensemble du coupleur de bus
1 Affichages LED pour notifications de diagnostic.
2 Case d'inscription BTN
3 Raccord X71 (BUS IN) pour le coupleur de bus pour la
commande des distributeurs
4 Connexion X72 (BUS OUT) pour le coupleur de bus destiné à
commander les distributeurs et les modules E/S
5 Connexion X10 (POWER) pour l'alimentation en tension des
bobines de distributeurs, du circuit logique et des entrées
6 Couvercle de protection B pour commutateurs à coulisse S4,
S5, S6 (assignation des distributeurs pour la tension
d'alimentation)
7 Couvercle de protection A pour commutateur DIL S3
(paramétrage du mode)
1)
Voir page 125 pour l'affectation des connecteurs.
Description de l'appareil
2
7
6
1)
117
3
4
5
1)
