230 AVENTICS | INTERBUS S | R412005743–BDL–001–AD
Descripción del aparato

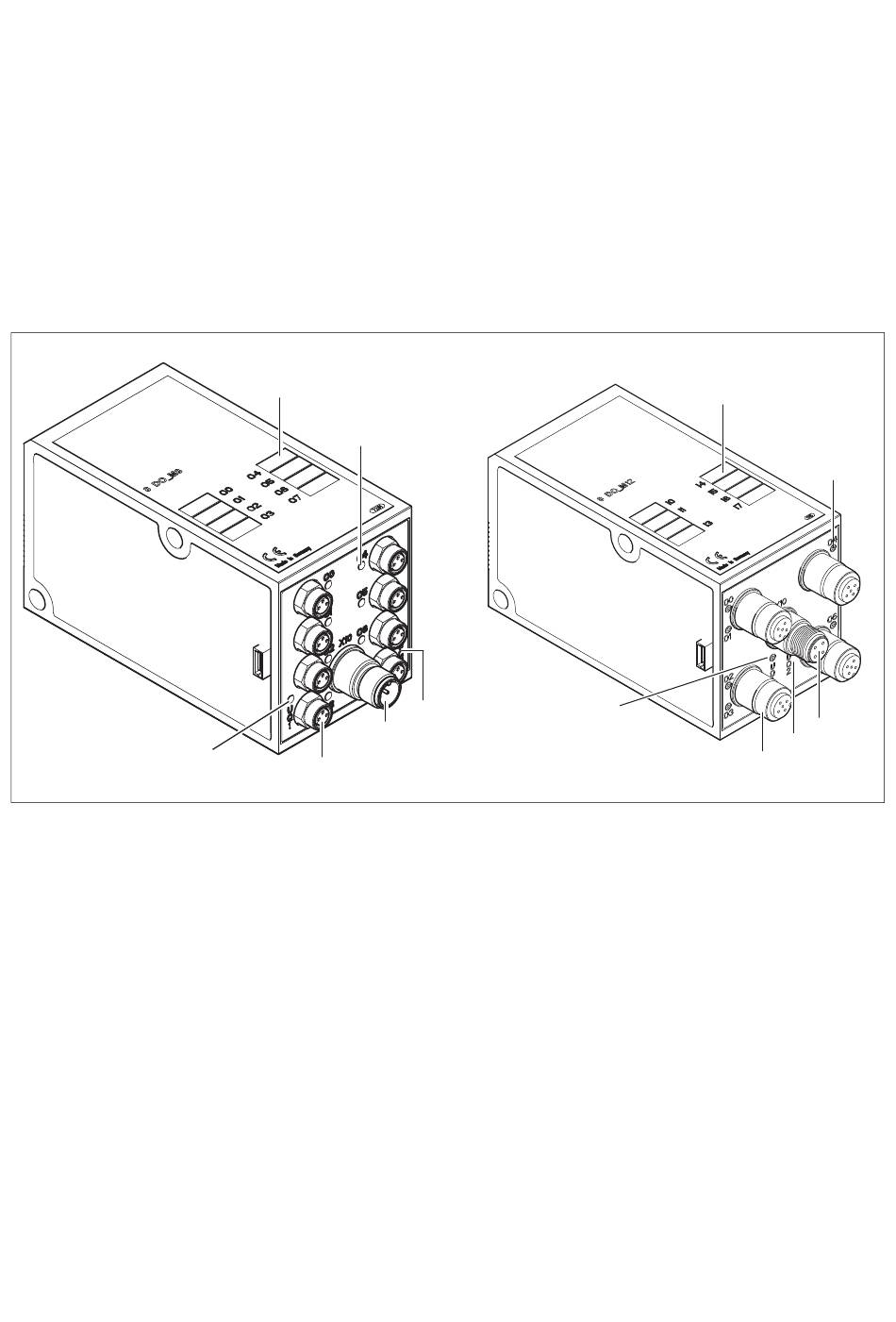

Fig. 4: Módulo de salida óctuple: RMV04-8DO_M8 (izquierda) y RMV04-8DO_M12 (derecha)
1 Campo de rotulación
2 Indicador LED (amarillo, estado) por salida
3 Indicador LED bicolor alimentación de carga U
4 Alimentación de carga de la conexión a través de un enchufe M12
5 RMV04-8DO_M8 (izquierda): 8 salidas en 8 casquillos M8
RMV04-8DO_M12 (derecha): 8 salidas en 4 casquillos M12
6 Indicador LED bicolor alimentación de carga U
1)
Para la ocupación de enchufes, véase la pág. 234.
5.2.4
Los módulos de salida para conectar los actuadores están
disponibles en dos versiones:
8 x M8 (RMV04-8DO_M8) o
W
4 x M12, con ocupación doble (RMV04-8DO_M12)
W
1
2
6
5
Módulos de salida
3
4
Q2
Q1
1
6
1)
1)
1)
2
4
3
5
