Entrada de
DDL (XPD2)
Salida de DDL
(XPD1)
Modalidad S2
del DDL
Dirección S1
del DDL
Diodos del DDL
Presentación del estado
de válvula 12/14 con

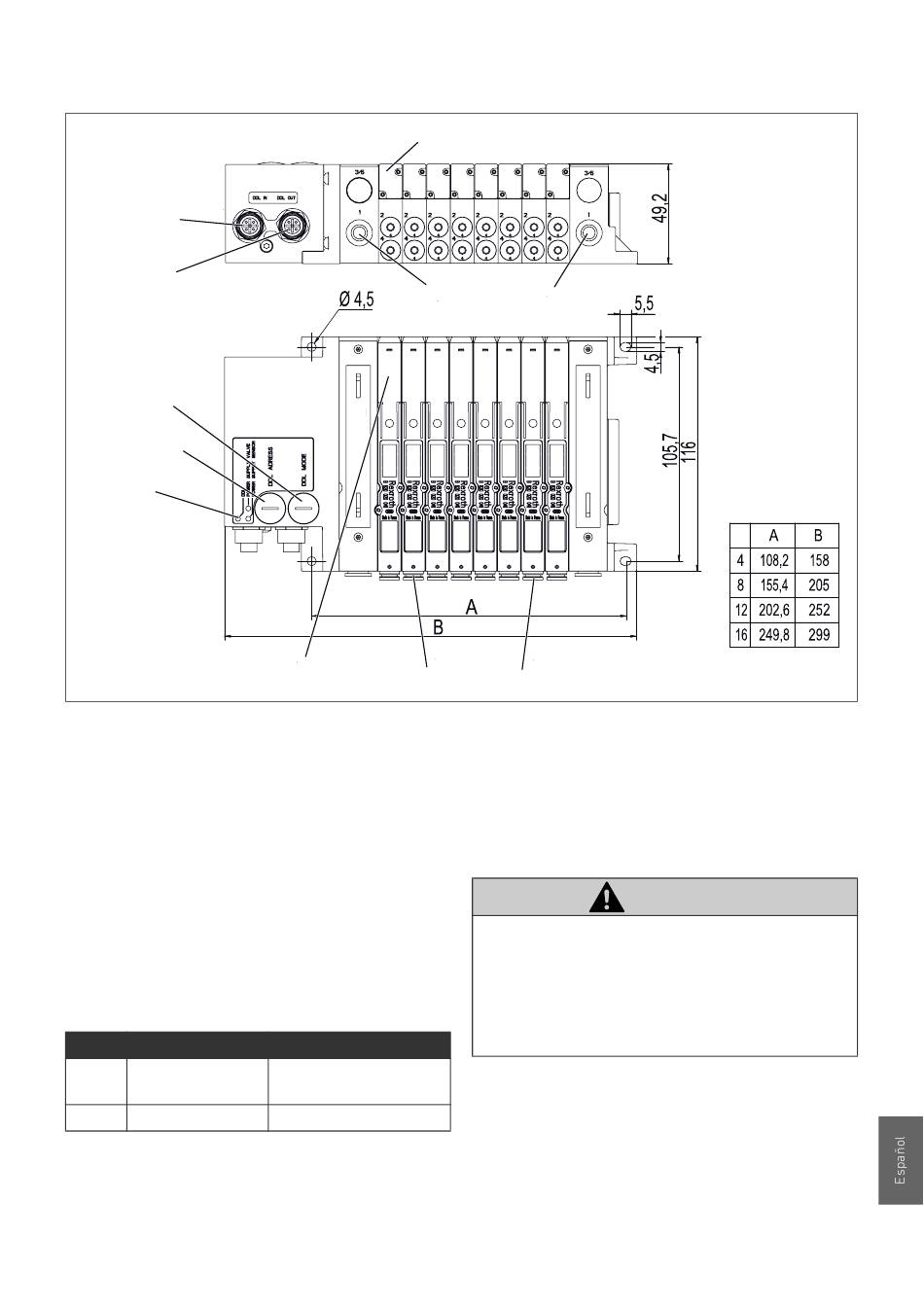

Fig. 1: Diodos y conmutadores
3

Direcciones del DDL

La dirección del DDL se selecciona con el
conmutador S1. Las directrices de selección de la
dirección se encuentran en las especificaciones del
sistema del DDL.

3.1 Modalidad del DDL

La velocidad de transmisión en baudios del DDL se
selecciona con el conmutador S2. Todos los
elementos integrantes deben seleccionarse a la
misma velocidad.
Tabla 1: Velocidad de transmisión en baudios del DDL
Bit Abierto
1 DDL 125
kBaudios
2 No operativo

3.2 Longitud de datos de salida

La longitud de los datos de salida la determina el
hardware. Esta longitud se selecciona en concor-
AVENTICS | VS LP04 DDL | R402000483-BDL-001-AD
Válvula 1
Puerto 1 suministro
de aire comprimido
Puertos 2+4, líneas de trabajo
Conectado
DDL 250 kBaudios (por
defecto)
No operativo
dancia con el grado de expansión del sistema de
válvulas. Un terminal de válvula con 4 posiciones
requiere 1 byte, 8 posiciones 2 bytes, 12 posiciones
3 bytes, y un terminal de válvula con 16 posiciones
exige 4 bytes.
ATENCIÓN
Los conmutadores no pueden modifi-carse
mientras el dispositivo esté funcionando. Las
modificaciones en las posiciones de los
conmutadores sólo se aceptan después de que
el dispositivo se haya desconectado y vuelto a
conectar.
3.3 Gama de datos de salida en el
control de piloto
La dirección del DDL selecciona la posición de los
datos de salida en la sección de datos del mó-dulo
de bus del DDL y, por tanto, selecciona la posición en
la sección de direcciones del control de piloto.
