DDL IN (XPD2)
DDL OUT (XPD1)
Modalità DDL S2
Indirizzo DDL S1
LED DDL
Display di stato della
valvola 12/14 con LED

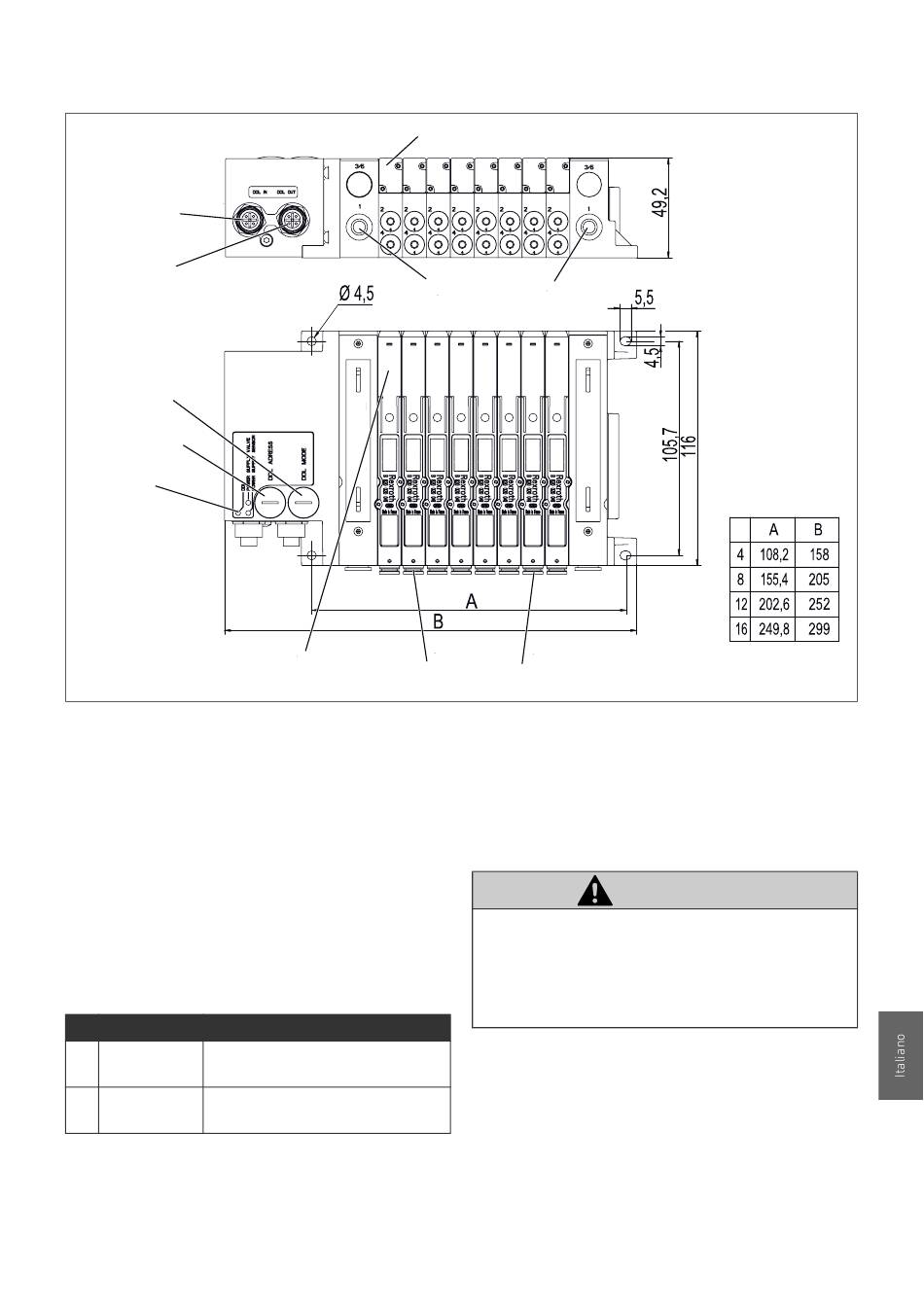

Fig. 1: LED e interruttori
3

Indirizzi DDL

L'indirizzo DDL viene impostato con l'interruttore
S1. Le indicazioni relative all'impostazione dell'in-
dirizzo sono contenute nelle caratteristiche del
sistema DDL.
3.1 Modalità DDL
La velocità di trasmissione di DDL viene impostata
con l'interruttore S2. Impostare sulla stessa velocità
di trasmissione tutte le unità partecipanti.
Tabella 1: Velocità di trasmissione DDL
Bit Aperto Acceso
1 DDL 125 DDL 250 kBaud (impostazione
kBaud predefinita)
2 Nessuna Nessuna funzione
funzione

3.2 Lunghezza dei dati in uscita

La lunghezza dei dati in uscita è determinata
dall'hardware. La lunghezza dei dati viene impos-
AVENTICS | VS LP04 DDL | R402000483-BDL-001-AD
Valvola 1
Porta 1 Immissione
d'aria compressa
Porte 2+4, linee di esercizio
tata secondo il grado di espansione del sistema
valvole. Un terminale di valvole con 4 posizioni
richiede 1 byte, uno con 8 posizioni richi-ede 2 byte,
uno con 12 posizioni richiede 3 byte ed uno con 16
posizioni richiede 4 byte.
Non è consentito scambiare gli interruttori
mentre il dispositivo è in funzione. Eventuali
modifiche alle posizioni degli interruttori
vengono accettate solo dopo avere spento e
acceso di nuovo il dispositivo.
3.3 Intervallo dei dati in uscita nel
controllo
L'indirizzo DDL imposta la posizione dei dati in
uscita nella sezione dati del modulo bus DDL e
quindi imposta la posizione nella sezione indirizzi
del controllo pilota.
Se è stato impostato l'indirizzo 0 (indirizzamento
automatico), la sezione dati dei dati in uscita si trova
ATTENZIONE
