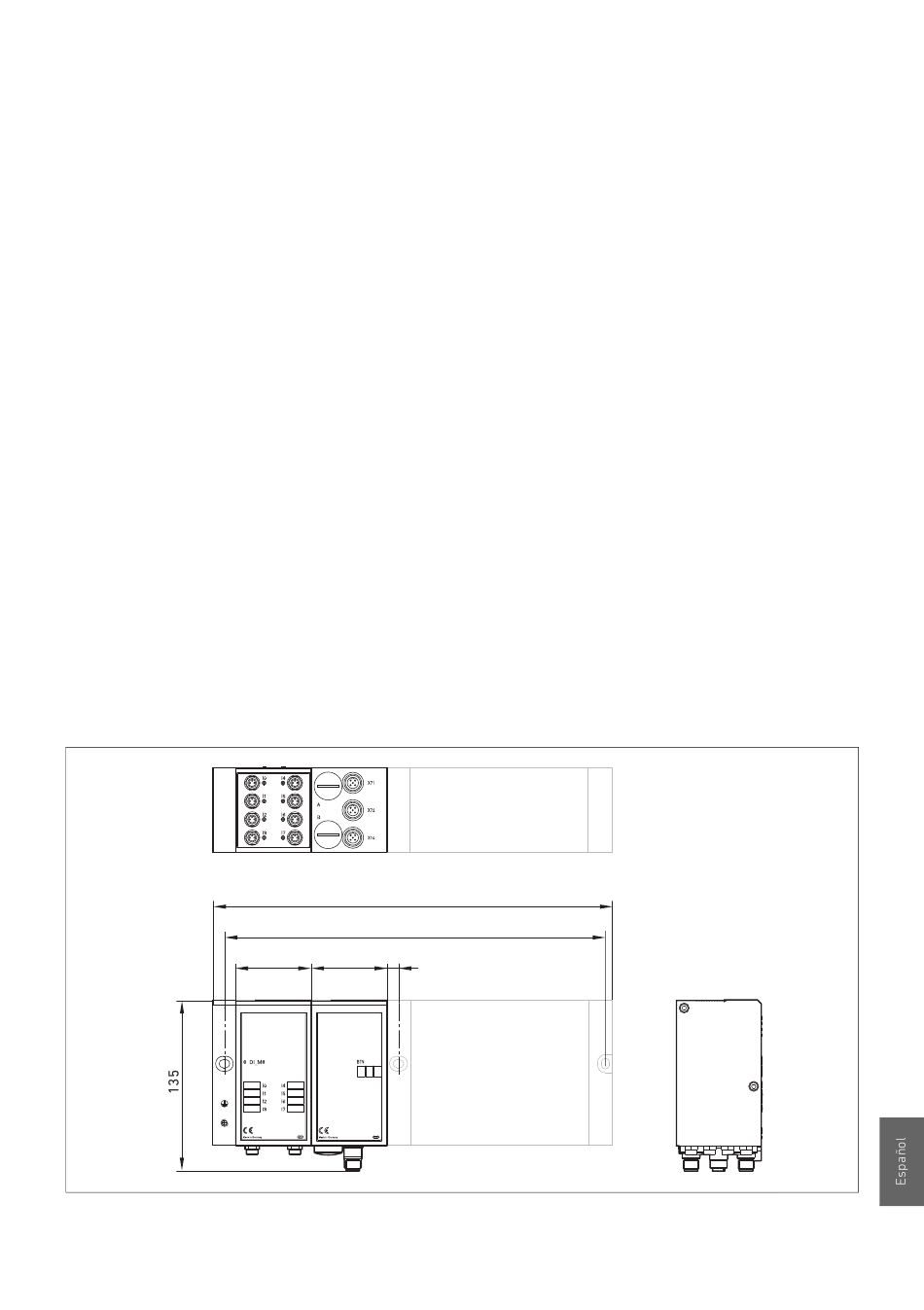

Fig. 5: Esquema acotado del sistema de válvulas (acoplador de bus y válvulas)
AVENTICS | INTERBUS S | R412005743–BDL–001–AD
6

Montaje

6.1 Montaje del acoplador de bus en el sistema
de válvulas
Obtendrá su sistema de válvulas de la serie HF03 LG o HF04
configurado de manera individual, atornillado por completo con
todos los componentes:
Portaválvulas
W
Acoplador de bus
W
Módulos E/S en caso dado
W
El montaje del sistema de válvulas completo está descrito
detalladamente en las instrucciones de servicio para el VS
adjuntas. La posición de montaje para el VS montado es
indiferente. Las dimensiones del VS completo varían según el
equipamiento del módulo (véase Fig. 5).
6.1.1

Dimensiones

A + (60 x m)
B + (60 x m)
60 60 9
231
