POWER
X10
2 1
3 4
AVENTICS | INTERBUS S | R412005743–BDL–001–AD
Somme des intensités trop élevée
Chaque sortie est prévue pour un courant permanent de 0,5 A
au maximum. Des charges électriques supérieures à 0,5 A
par sortie peuvent entraîner des restrictions du
fonctionnement.
Veiller à ce que la charge électrique ne soit pas
O
supérieure à 0,5 A par sortie.
6.3.6 Raccordement de l'alimentation des
distributeurs du module de sortie
Chaque module de sortie possède un raccordement M12 propre
pour l'alimentation des distributeurs. 4 sorties sont à chaque
fois alimentées via une tension de décharge. Les tensions U
U sont séparées l'une de l'autre galvaniquement.
Q2
Le câble de raccordement pour l'alimentation des distributeurs
du module de sortie doit remplir les exigences suivantes :
Douille de câble : M12×1, à 4 pôles, codé A sans trou central
W
(protection contre l'inversion de polarité)
Section de câble : par conducteur > 0,5 mm
W
Longueur : max. 20 m
W
1. Effectuer l'affectation correcte des broches (voir Tab. 12)
des raccords enfichables, lors de l'utilisation de câbles non
confectionnés.
2. Raccordement de l'alimentation des distributeurs à l'aide du
connecteur M12.

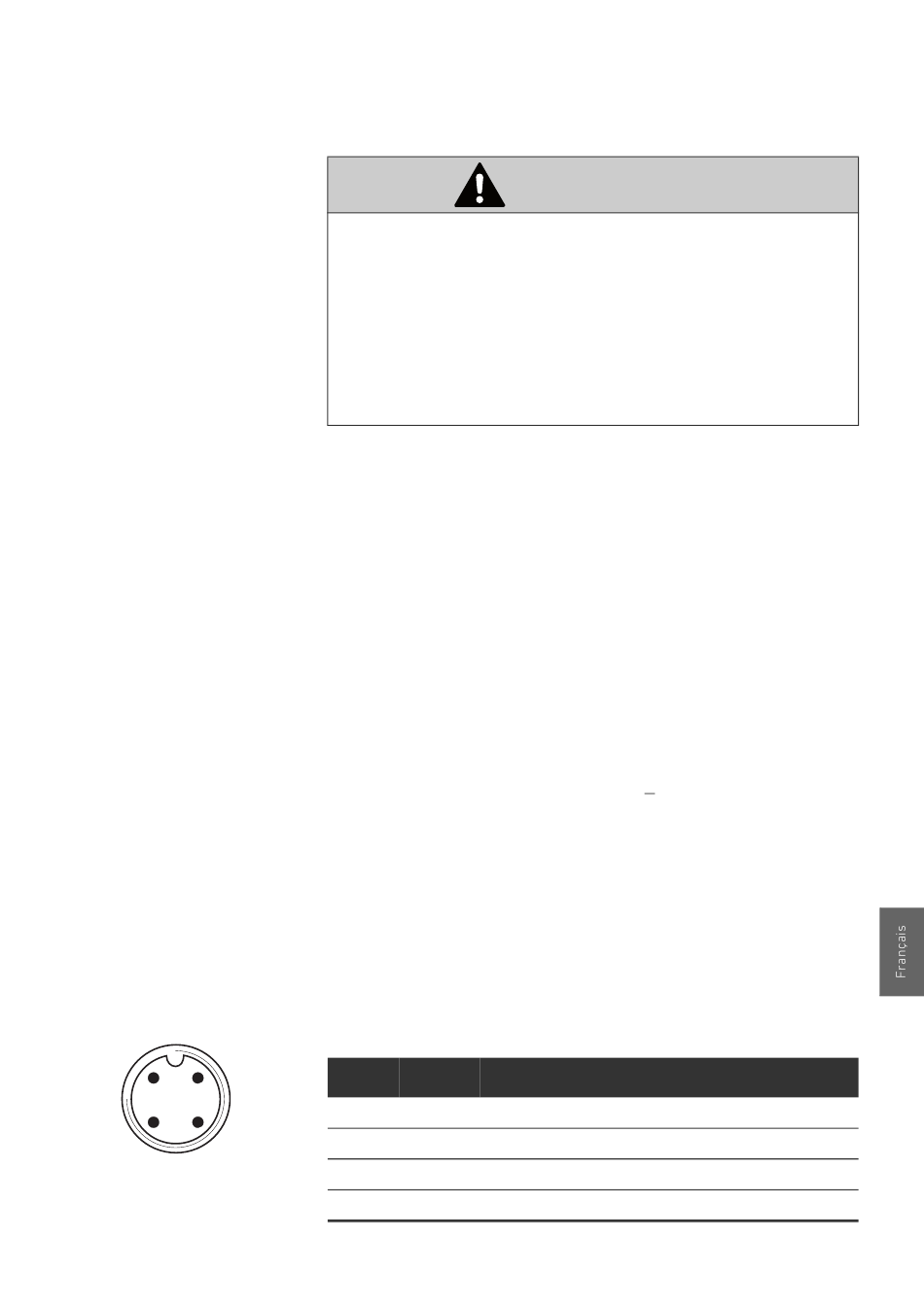

Tableau 12 :Affectation de l'alimentation en tension pour le module de
sortie 8x, DO8, M12x1, codé A
Broche X10 Signification
1 0V_U Référence GND pour la tension d'alimentation 2
Q2
2 24V_U Tension d'alimentation 1 24 V pour sorties O0 à O3
Q1
3 0V_U Référence GND pour la tension d'alimentation 1
Q1
4 24V_U Tension d'alimentation 2 24 V pour sorties O4 à O7
Q2
ATTENTION
131
Montage
et
Q1
2
