Raccordement De L'alimentation Des Distributeurs Du Module De Sortie - Aventics PROFINET-IO Mode D'emploi

PO WE R
X10
2 1
3 4
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
Somme des intensités trop élevée
Chaque sortie est prévue pour un courant permanent de
maximum 0,5 A. Des charges électriques supérieures à 0,5 A
par sortie peuvent endommager le système.
O
Veiller à ce que la charge électrique ne soit pas
supérieure à 0,5 A par sortie.
5.3.7 Raccordement de l'alimentation des
distributeurs du module de sortie
Chaque module de sortie possède un raccordement M12 propre
pour l'alimentation des distributeurs. 4 sorties sont à chaque
fois alimentées via une tension de décharge. Les tensions U
U sont séparées l'une de l'autre galvaniquement.
Q2
Le câble pour l'alimentation des modules de sortie doit
répondre aux exigences suivantes :
W
Douille de câble : M12×1, à 4 pôles, codage A sans trou
central (protection contre l'inversion de polarité)
W
Section de câble : par conducteur > 0,5 mm
W
Longueur : max. 20 m
1. En cas d'utilisation de câbles non confectionnés, effectuer
l'affectation correcte des broches (voir le tableau 15) des
raccords enfichables.
2. Raccorder l'alimentation des distributeurs à l'aide du
connecteur M12.

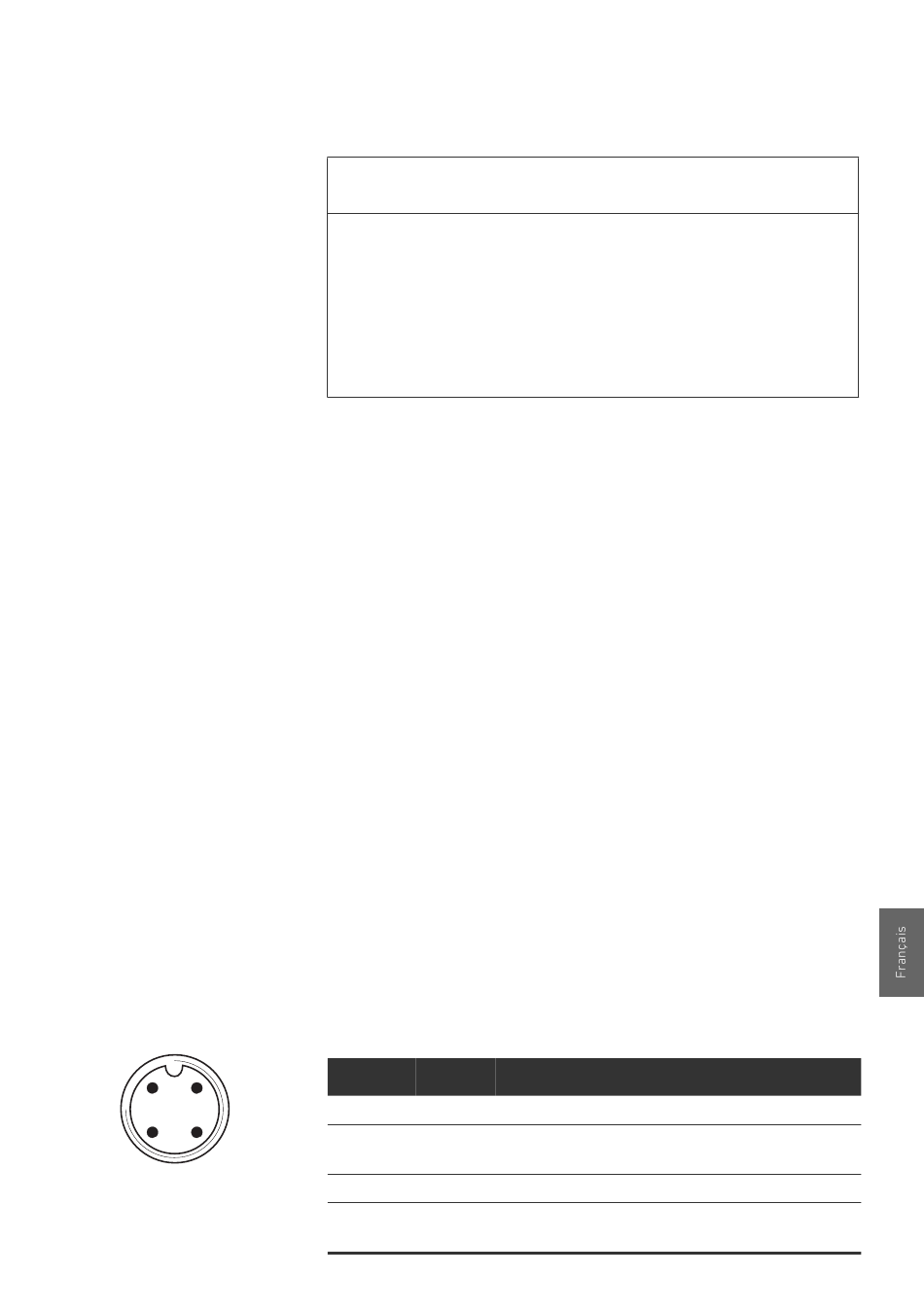

Tableau 15 : Affectation de l'alimentation des distributeurs pour le
module de sortie 8x, 8DO, M12x1, codage A
Broche X10
1 libre
2 Ox
3 GND
4
REMARQUE
Affectation
Référence GND pour la tension d'alimentation 2
Tension d'alimentation 1 24 V
pour sorties O0 à O3
Référence GND pour la tension d'alimentation 1
Tension d'alimentation 2 de 24 V
pour sorties O4 à O7
143
Montage
et
Q1
2
