280 AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
Puesta en servicio y manejo
6.3.4 Comprobación de los actuadores
en el módulo de salida
O
La capacidad de funcionamiento y los efectos de los
actuadores deben comprobarse antes de la puesta
en servicio con ayuda de los indicadores LED en el módulo
de salida.
O O
O O
O O
O
O O

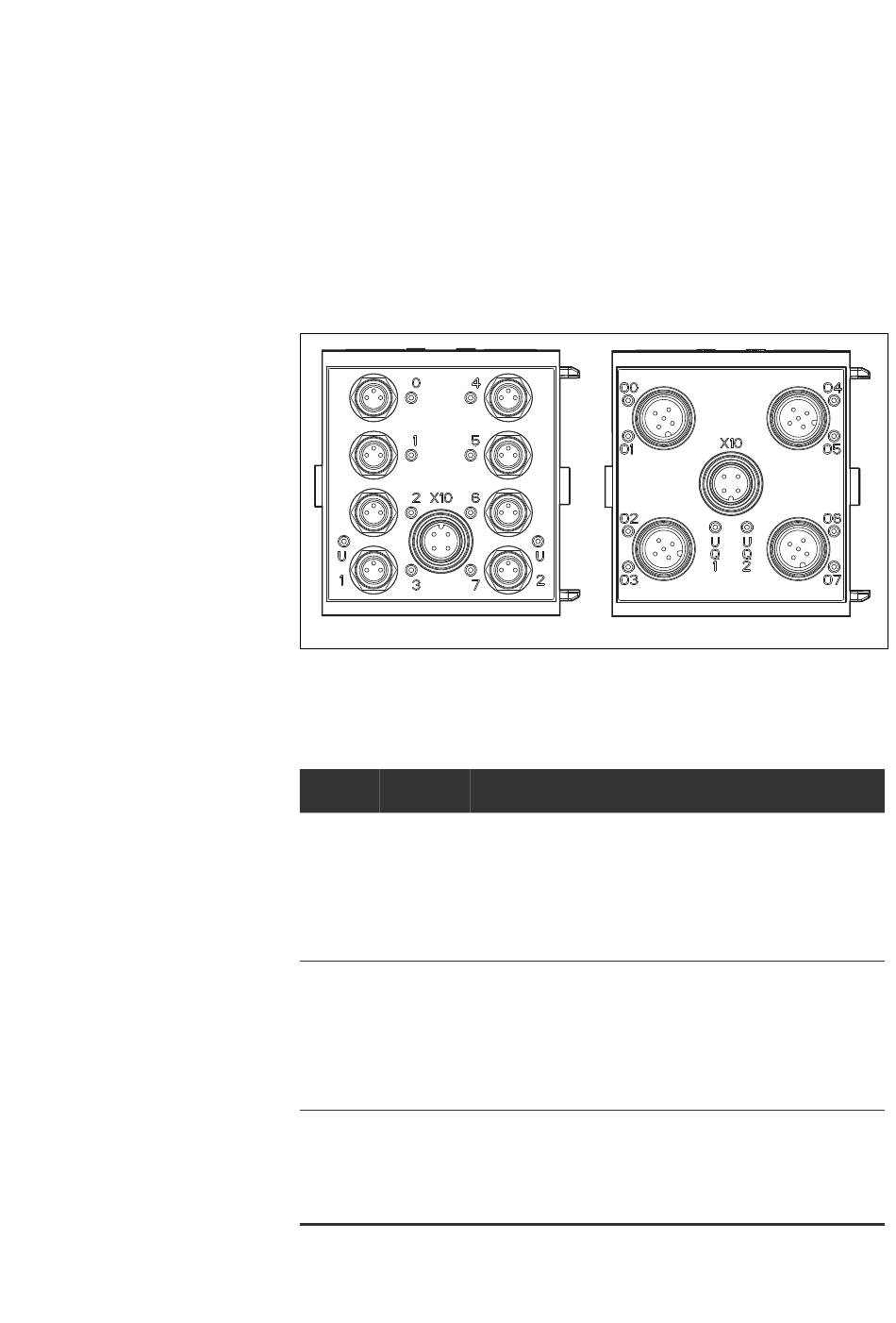

Fig. 9: Indicadores LED en el módulo de salida M8 (izquierda) y M12
(derecha)
Tabla 25: Significado de los indicadores LED en el módulo de salida
LED Color
U Verde
Q1
Rojo
Apagado Alimentación de carga U
U Verde
Q2
Rojo
Apagado Alimentación de carga U
O0 Apagado Salida correspondiente nivel LOW
hasta
O7
Amarillo Salida correspondiente nivel HIGH
O
Significado
Alimentación de carga U
Diagnóstico: sobrecarga/cortocircuito en salida
accionada O0, O1, O2 o O3
(p. ej., parada de emergencia)
Alimentación de carga U
Diagnóstico: sobrecarga/cortocircuito en salida
accionada O4, O5, O6 o O7
(p. ej., parada de emergencia)
disponible
Q1
no disponible
Q1
disponible
Q2
no disponible
Q2
