Composants; Coupleur De Bus - Aventics PROFINET-IO Mode D'emploi

3)
Jusqu'à 3 modules (extensions de module) peuvent être intégrés de manière indifférente.
1
7
6

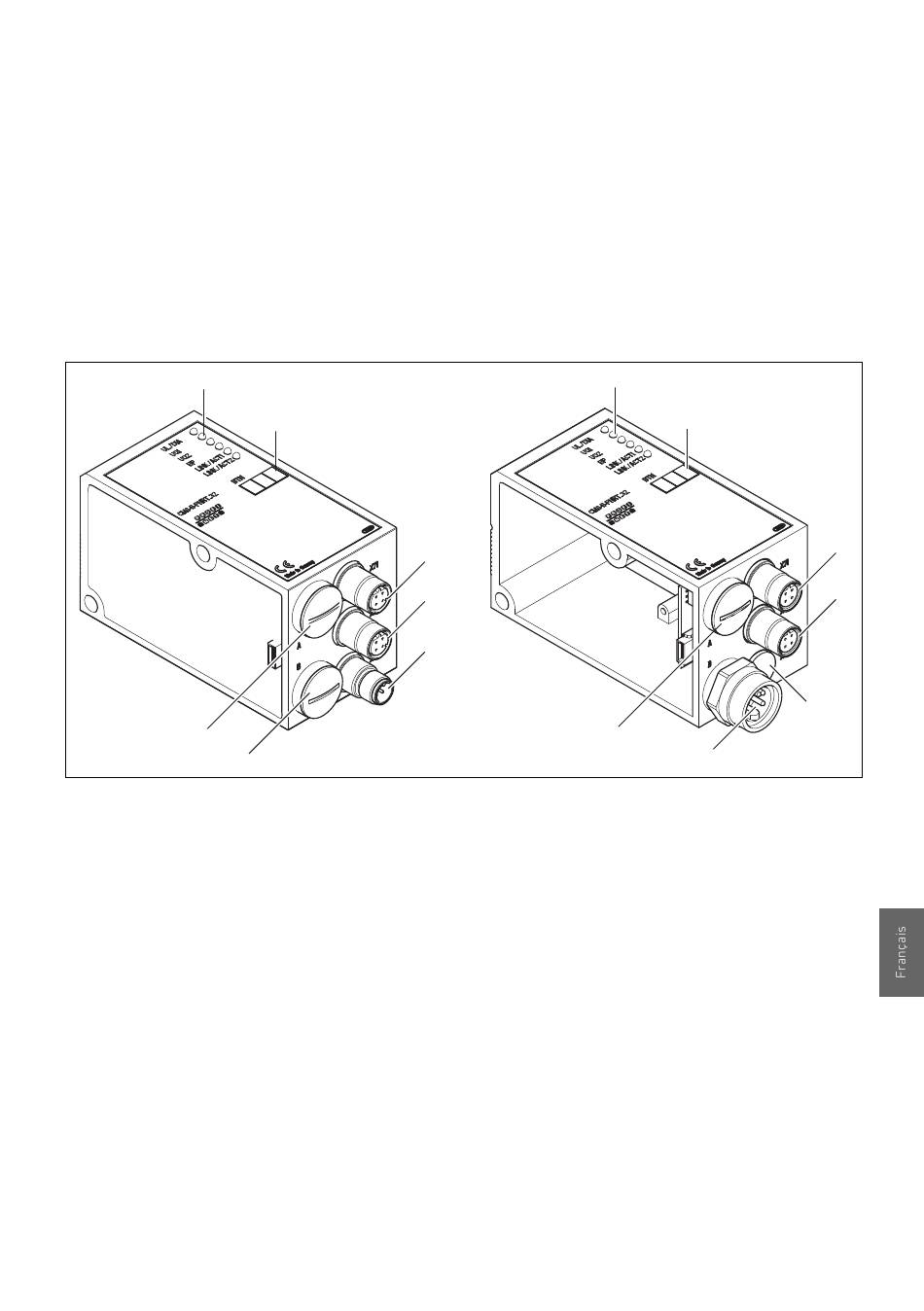

Fig. 2 : Coupleur de bus avec douilles M12 et connecteur (à gauche),
coupleur de bus avec connecteur 7/8" (à droite)
1 Affichages LED pour notifications de diagnostic.
2 Case d'inscription BTN
3 X71 (BUS)
4 X72 (BUS)
5 (à gauche) Connexion M12 X10 (POWER) pour alimentation en tension des bobines de
distributeurs, du circuit logique et des entrées ;
(à droite) Bouchon d'étanchéification
6 (à gauche) Couvercle de protection pour commutateurs à coulisse S4, S5, S6, S7 (affectation
des distributeurs pour la tension d'alimentation) ;
(à droite) Connexion 7/8" pour alimentation en tension des bobines de distributeurs
7 Couvercle de protection A pour commutateur DIP S3
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
4.4

Composants

4.4.1

Coupleur de bus

2
3
4
5
Le coupleur de bus est exclusivement destiné à fonctionner en
tant que dispositif dans un réseau PROFINET-IO.
Description de l'appareil
1
2
7
6
129
3
4
5
