20 AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
Montage
Buskoppler
Eingangs-/
Ausgangsmodule

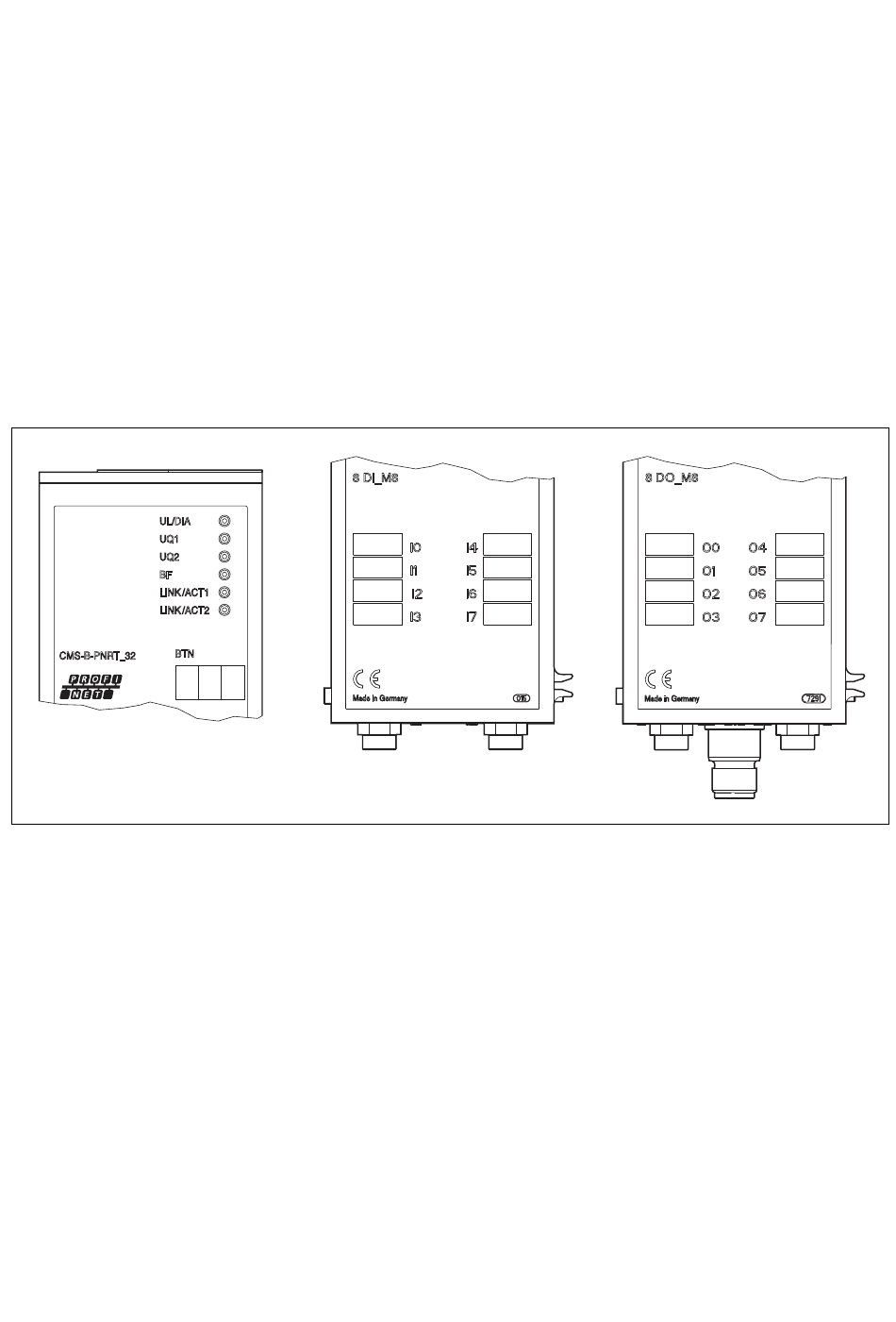

Abb. 5: Beschriftungsfelder am Buskoppler (CMS-B-PNRT_32), Eingangsmodul (8DI_M8) und
Ausgangsmodul (8DO_M8), Beispiele
5.2

Module beschriften

O
Beschriften Sie die für den Buskoppler vorgesehene/
verwendete Adresse am Buskoppler im Feld BTN.
O
Beschriften Sie die Anschlüsse direkt auf den
Beschriftungsfeldern der Eingangs-/Ausgangsmodule.
Die Zuordnung der Beschriftungsfelder zu den Anschlüssen ist
durch die Bezeichnung der Anschlüsse gegeben.
