5.3.8
O
2

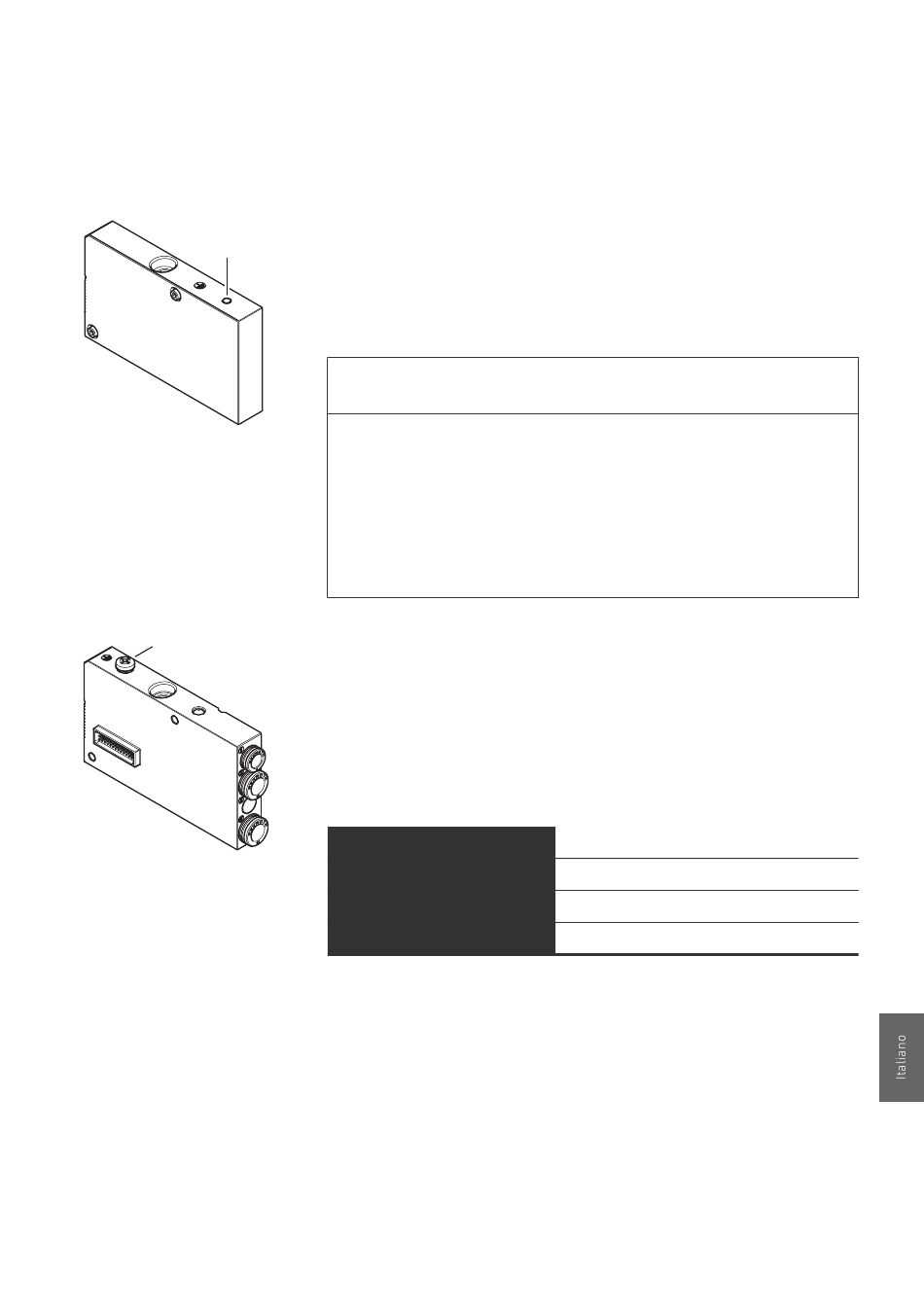

Per disperdere disturbi EMC con il blocco valvola HF04/HF04XF,
1
predisporre una messa a terra funzionale collegando l'attacco
FE (1) al blocco valvola con un cavo a bassa impedenza.
5.4
Il bus può essere collegato ad un bus di campo PROFINET-IO
della classe di comunicazione RT e IRT.
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE

Attacco FE

Per disperdere disturbi EMC, predisporre una messa a terra
funzionale, collegando con un cavo a bassa impedenza
l'attacco FE (2) alla piastra terminale EP del sistema di
valvole. Sezione cavo consigliata: 10 mm
Corrente cumulativa troppo alta
Ogni uscita è progettata per una corrente continua di max.
0,5 A. In caso di carichi di corrente superiori a 0,5 A per
uscita, il sistema può essere danneggiato.
O
Prestare attenzione che il carico di corrente non superi
i 0,5 A per uscita.

Interfaccia bus di campo PROFINET-IO

Tipo
Separazione di potenziale
Indirizzo della stazione
Baudrate
2
NOTA
Ethernet
Sì
A scelta in base alle specificazioni RFC
100 MBaud
203
