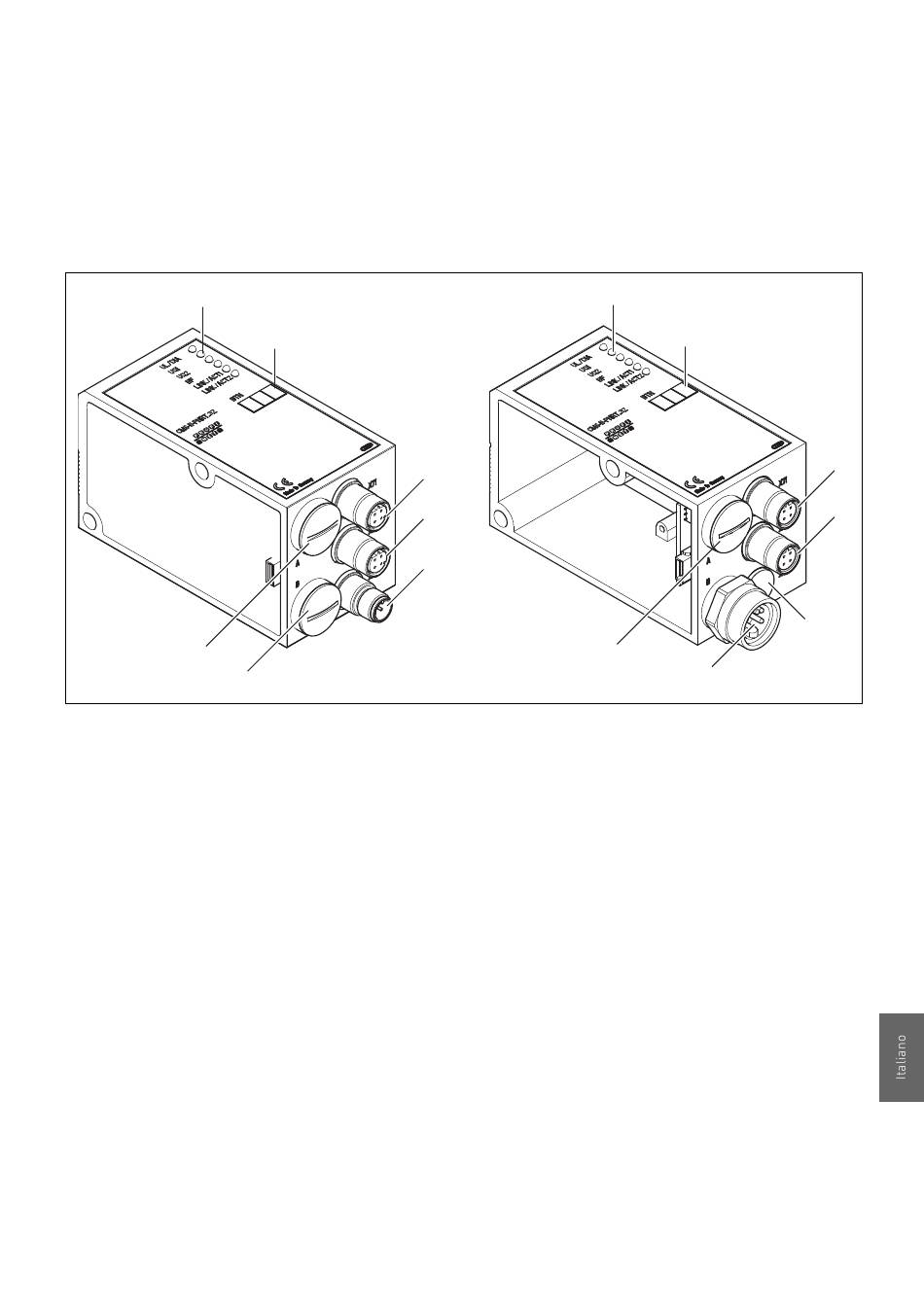

Fig. 2: Accoppiatore bus con attacco M12 e connettori, (a sinistra) accoppiatore bus con connettore 7/8"
(a destra)
1 Indicatori LED per segnalazioni diagnostiche
2 Campo di dicitura partecipanti al bus
3 X71 (BUS)
4 X72 (BUS)
5 (a sinistra) X10 (POWER) attacco M12 per l'alimentazione di tensione delle bobine valvola,
della logica e degli ingressi; (a destra) tappo di chiusura
6 (a sinistra) Coperchio a vite B per interruttori a scorrimento S4, S5, S6, S7
(assegnazione valvole alla tensione di alimentazione); (a destra) attacco 7/8"
per l'alimentazione di tensione delle bobine valvola
7 Coperchio a vite A per selettore DIP S3
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
4.4

Componenti dell'apparecchiatura

4.4.1

Accoppiatore bus

2
3
4
5
L'accoppiatore bus è concepito esclusivamente per il
funzionamento come slave in una rete PROFINET-IO.
L'accoppiatore bus viene collegato tramite un cavo secondo la
specifica PROFINET-IO direttamente ad un comando, uno switch
o un ulteriore accoppiatore bus.
Descrizione del prodotto
1
2
7
6
