7
6

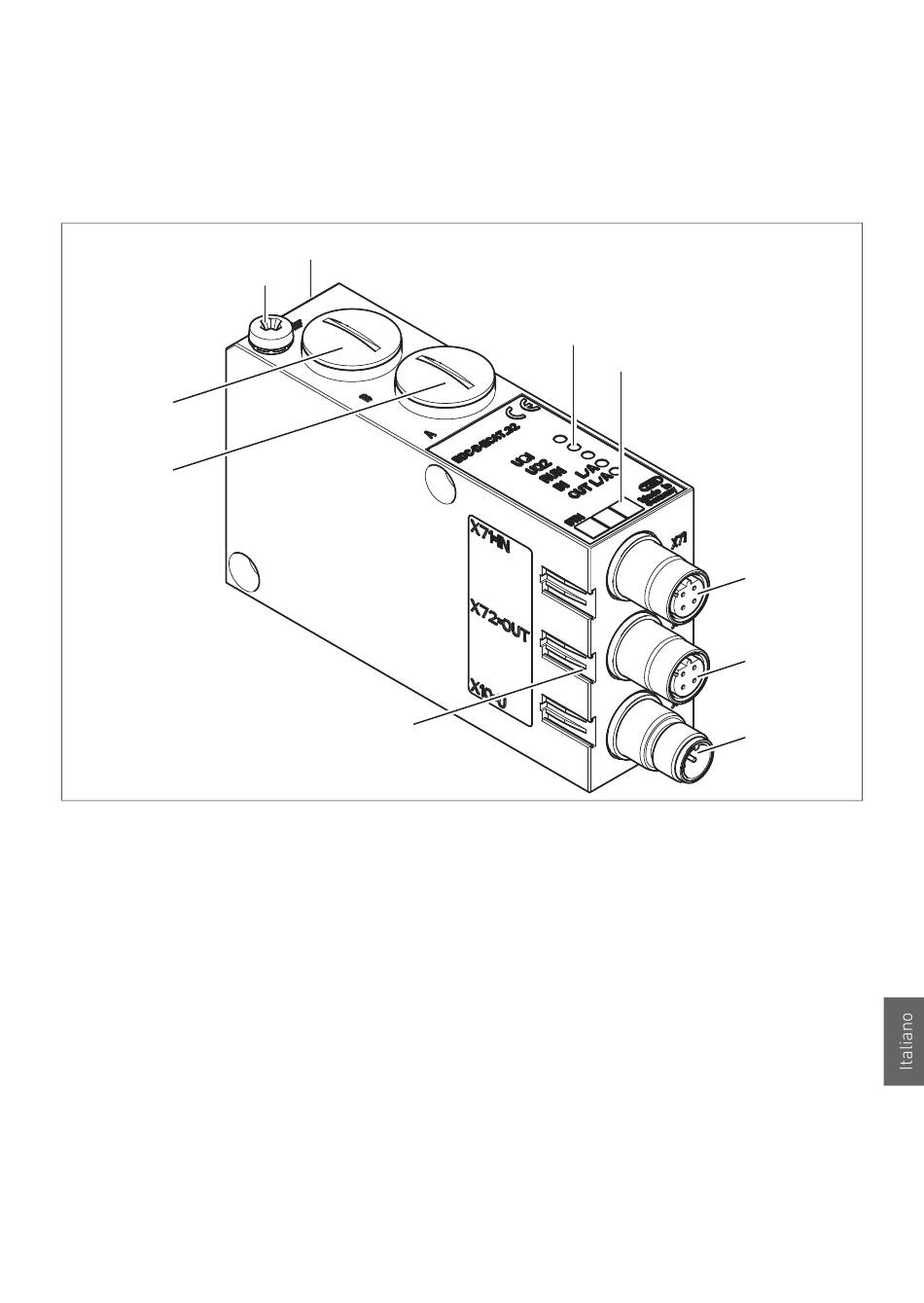

Fig. 2: Panoramica accoppiatore bus
1 Indicatori LED per segnalazioni diagnostiche
2 Campo di dicitura partecipanti al bus (BTN)
3 Attacco X71 (BUS IN) per accoppiatore bus per il pilotaggio delle valvole
4 Attacco X72 (BUS OUT) per accoppiatore bus
5 Attacco X10 (POWER) per l'alimentazione di tensione dell'elettronica e delle bobine
valvola
6 Coperchio a vite A: selettore DIP S1 (impostazioni di diagnosi)
7 Coperchio a vite B: interruttore a scorrimento S2 (assegnazione valvole e tensione
di alimentazione)
8 Attacco FE
9 Cavità per etichette inseribili (vedi "Parti di ricambio e accessori" a pagina 169)
1)
Occupazione connettori vedi pagina 146 e pagina 148
AVENTICS | EtherCAT | R412012792–BDL–001–AB 141

5.2 Componenti dell'apparecchio

5.2.1 Accoppiatore bus

9
8
9
Descrizione dell'apparecchio
1
2
1)
3
4
5
1)
