Montage
Mise à la terre du
coupleur de bus

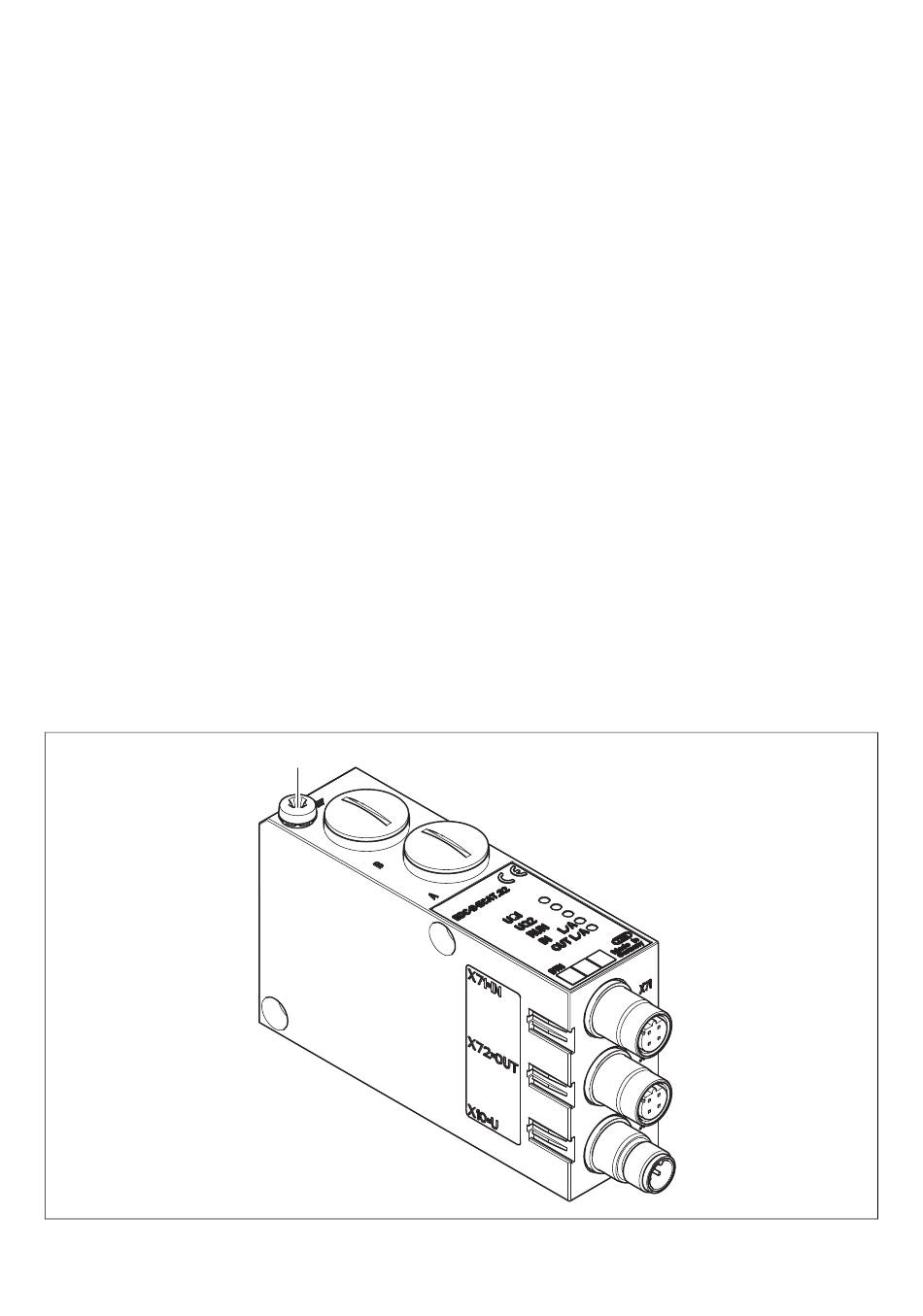

Fig. 5 : Raccord FE sur le coupleur de bus (1)
Pour raccorder l'alimentation des distributeurs du
coupleur de bus, procéder comme suit :
1. En cas d'utilisation de câbles non confectionnés,
effectuer l'affectation correcte des broches (voir
Tab. 6 à la page 106) des raccords enfichables.
2. Raccorder les tensions de service au coupleur de bus
à l'aide du raccord enfichable (voir « Pièces de
rechange et accessoires » à la page 125).
3. Contrôler et respecter les spécifications des tensions
de service en fonction des caractéristiques
électriques (voir chapitre « Données techniques » à la
page 124).
4. Préparer l'alimentation électrique conformément au
Tab. 7 à la page 106. Sélectionner les sections de
câble en fonction des longueurs de câble et des
courants émergents.

6.3.5 Raccord FE

Pour dissiper les interférences CEM, relier le raccord
O
FE (1) du coupleur de bus à la mise à la terre (FE) par
un câble à basse impédance (à faible résistance).
Section de câble conseillée : 10 mm
1
2
