194 AVENTICS | EtherCAT | R412012792–BDL–001–AB
Montaje
Puesta a tierra
del acoplador de bus

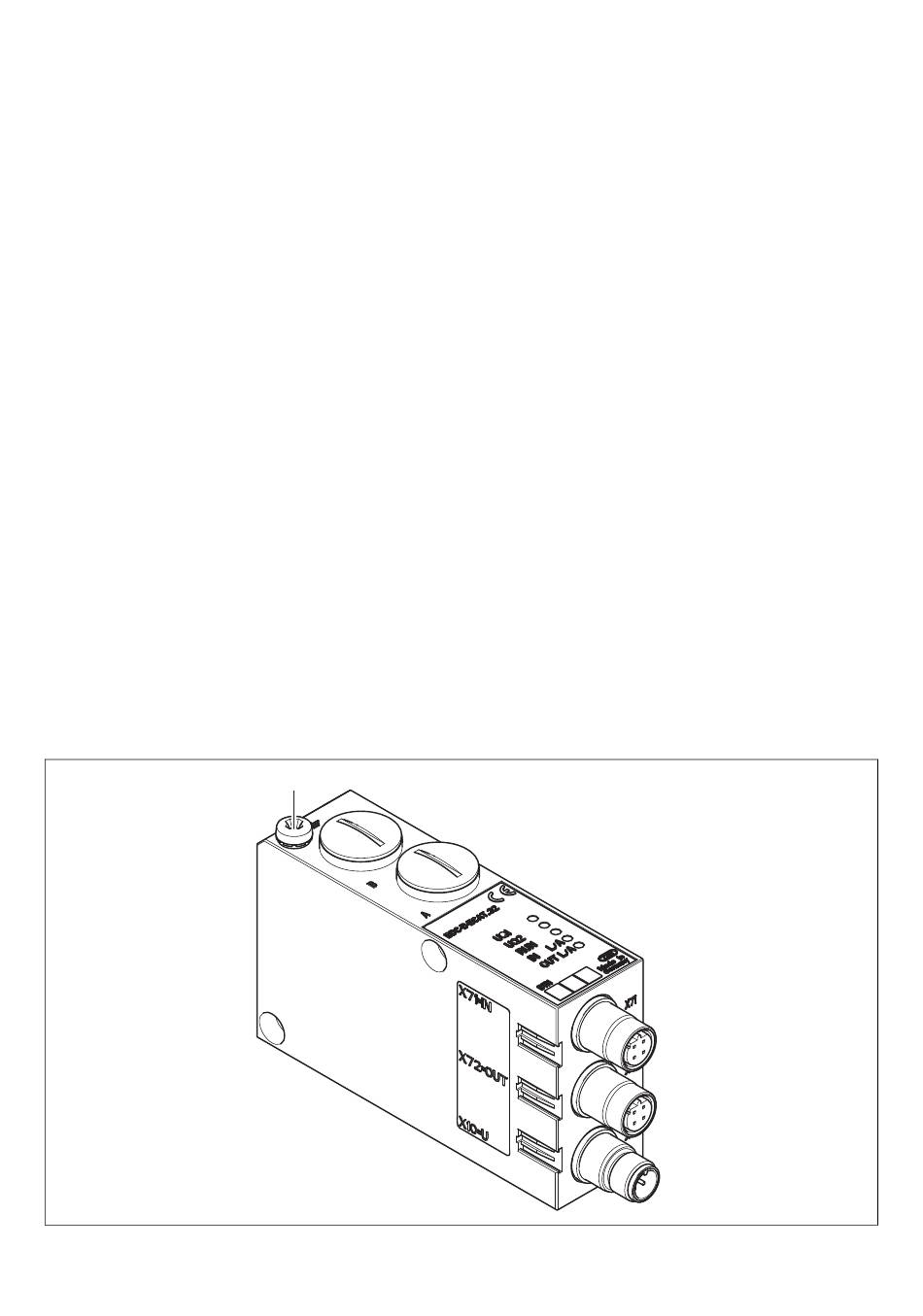

Fig. 5: Conexión FE del acoplador de bus (1)
De este modo se conecta la alimentación de carga del
acoplador de bus:
1. Si no utiliza un cable de conexión confeccionado,
establezca la ocupación de pines correcta (véase Tab.
6 en la pág. 192) de sus conexiones por enchufe.
2. Con ayuda del conector por enchufe (véase
"Respuestos y accessorios" en la pág. 210) conecte
las tensiones de servicio al acoplador de bus.
3. Compruebe las especificaciones de las tensiones de
servicio según los parámetros eléctricos y asegúrese
de que estos se cumplan (véase capítulo "Datos
técnicos" en la pág. 209).
4. Prepare los cables según Tab. 7, en la pág. 193. Las
secciones transversales del cable se deben
seleccionar conforme a la longitud del cable y a las
corrientes que se apliquen.
6.3.5 Conexión FE
Para desviar interferencias de CEM, conecte la
O
conexión FE (1) del acoplador de bus mediante un
conducto de baja impedancia (con baja resistencia)
conectado a tierra (FE). Sección transversal de cable
recomendada: 10 mm
1
2
