24 AVENTICS | EtherCAT | R412012792–BDL–001–AB
Montage
Erdung am
Buskoppler

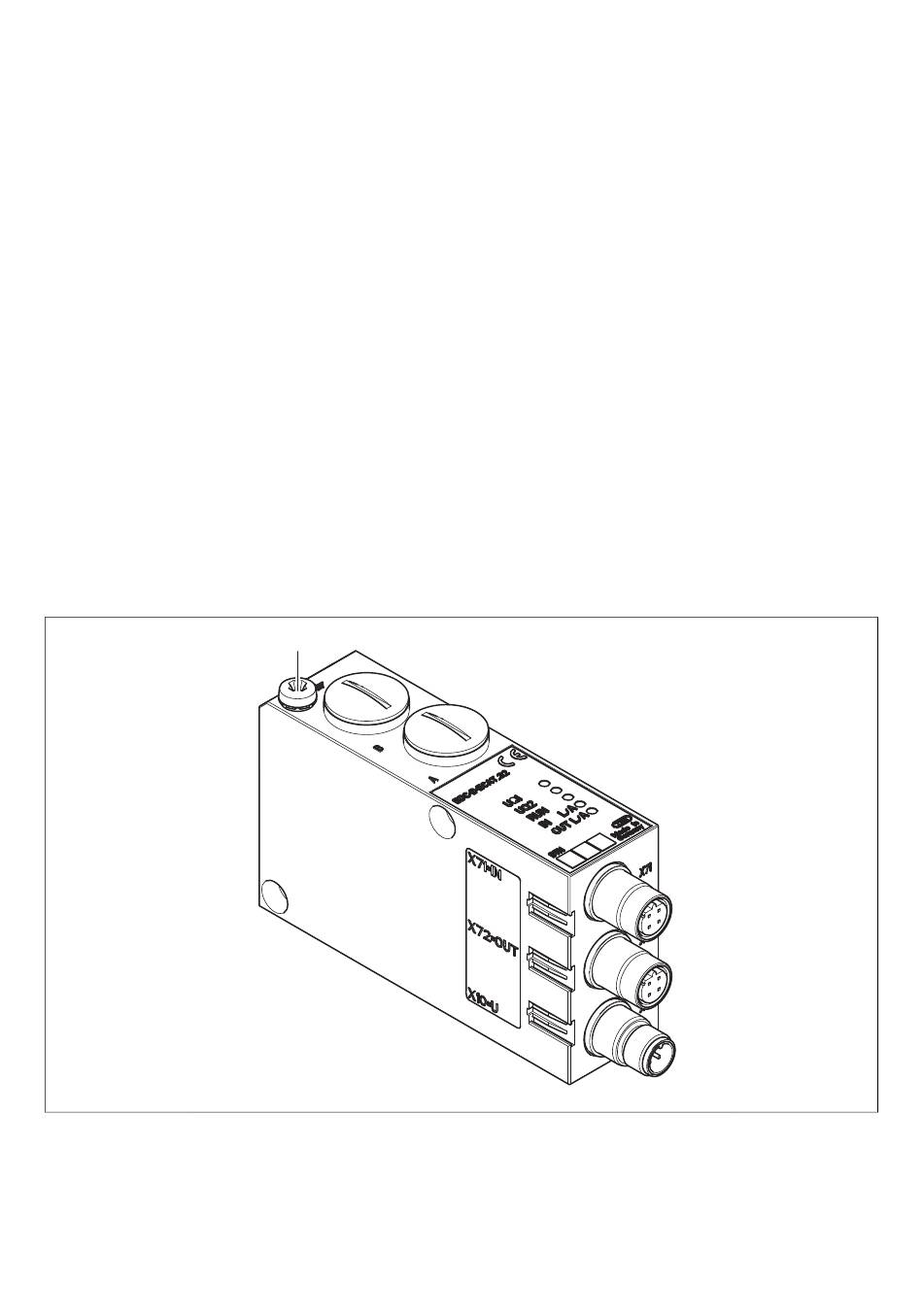

Abb. 5: FE-Anschluss am Buskoppler (1)
2. Schließen Sie mit dem Steckerverbinder (siehe
„Ersatzteile und Zubehör" auf Seite 40) die
Betriebsspannungen an den Buskoppler an.
3. Kontrollieren Sie die Spezifikationen der
Betriebsspannungen anhand der elektrischen
Kenngrößen und halten Sie diese ein (siehe Kapitel
„Technische Daten" auf Seite 39).
4. Stellen Sie die Leistungen gemäß Tabelle 7 auf
Seite 22 bereit. Wählen Sie die Kabelquerschnitte
entsprechend der Kabellänge und der auftretenden
Ströme.

6.3.5 FE-Anschluss

Verbinden Sie zur Ableitung von EMV-Störungen den
O
FE-Anschluss (1) am Buskoppler über eine
niederimpedante Leitung (mit geringem Widerstand)
mit der Funktionserde (FE).
Empfohlener Kabelquerschnitt: 10 mm
1
