Montage
POWER
X10
2 1
3 4
permet de protéger les câbles de données contre les
parasites. S'assurer que le boîtier du connecteur est
solidement connecté au boîtier du coupleur de bus.
Courants compensateurs :
pour éviter que des courants compensateurs passent
via le blindage du coupleur de bus, un câble de
compensation des potentiels d'au moins 10 mm
nécessaire.
Câble bus :
le câble EtherCAT doit au minimum satisfaire aux
exigences de la catégorie CAT5e, posséder un double
blindage (S/STP) et avoir une longueur maximale de
100 m.
6.3.4 Raccordement de l'alimentation des
circuits logiques et des distributeurs du
coupleur de bus
Les distributeurs et le coupleur de bus sont alimentés par
le connecteur X10 (POWER).
Lors du raccordement de l'alimentation du circuit logique
et des distributeurs du coupleur de bus, respecter
l'affectation des broches représentée dans le tableau 6.

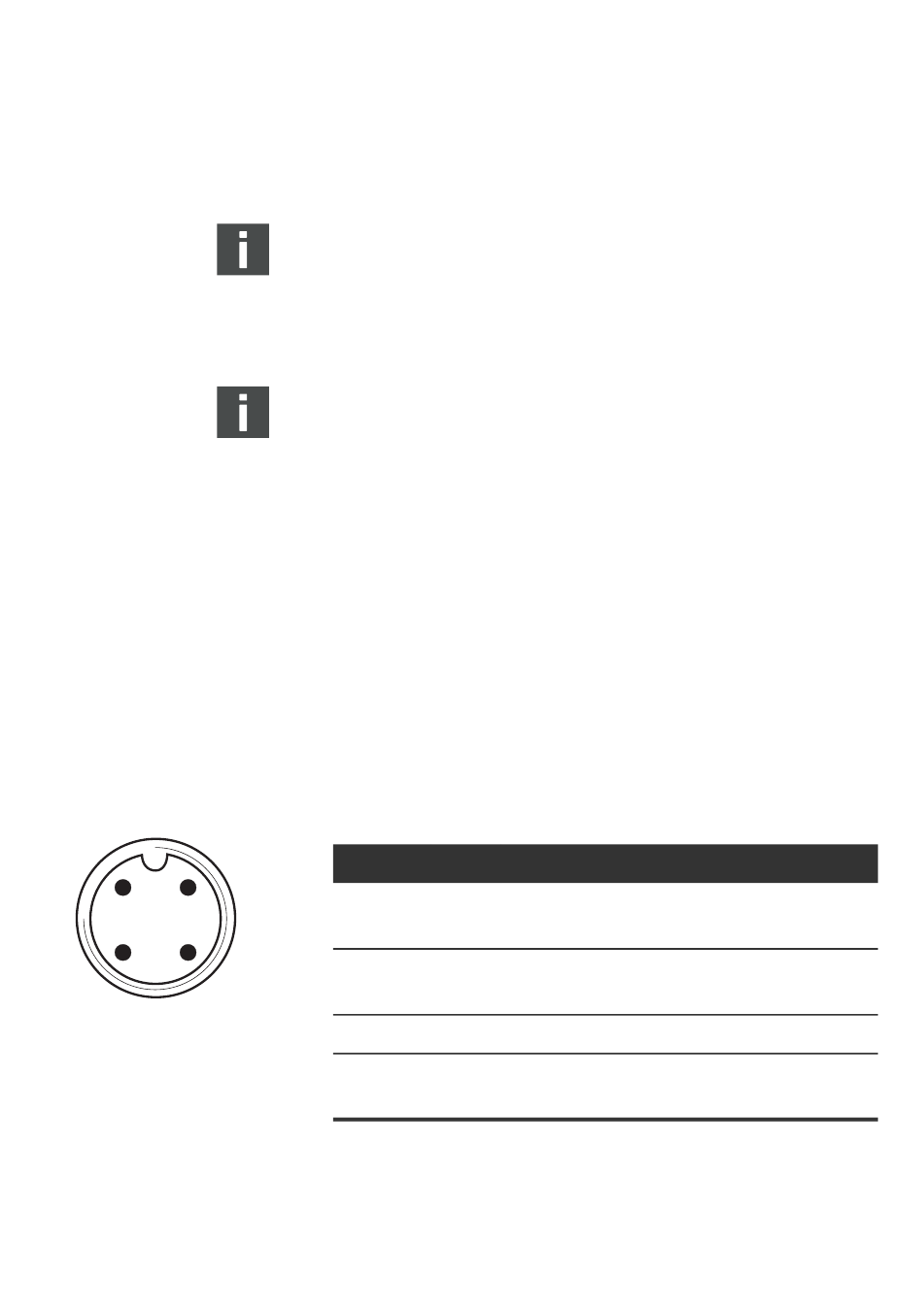

Tableau 6 : Affectation du connecteur X10 (POWER),
M12, codé A
Broche X10
1 U
L
2 U
Q1
3 OV
4 U
Q2
1)
La tension d'alimentation (broche 1) doit être protégée par un
fusible externe (500 mA, F).
2)
Les deux tensions d'alimentation (broche 2, broche 4) doivent
chacune être protégées à l'aide d'une protection externe (3 A, F).
Affectation
Alimentation en tension du circuit
logique du coupleur de bus
Alimentation en tension des
2)
distributeurs
Masse pour U U
L, Q1
Alimentation en tension des
2)
distributeurs
2
est
1)
et U
Q2
