192 AVENTICS | EtherCAT | R412012792–BDL–001–AB
Montaje
POWER
X10
2 1
3 4
enchufe (carcasa CEM). De este modo se protegen las
líneas de datos contra fallos de acoplamiento.
Asegúrese de que la carcasa del enchufe esté
conectada de forma fija con la carcasa del acoplador
de bus.
Corrientes de compensación:
Para evitar corrientes de compensación a través de
la pantalla del acoplador de bus, se requiere entre
los aparatos una conexión de compensación del
potencial de 10 mm
Cable de bus:
El cable EtherCAT debe cumplir al menos los
requisitos de la categoría CAT5e y ha de ser un cable
de pantalla doble (S/STP), con una longitud máxima
de 100 m.
6.3.4 Conexión de la alimentación de lógica y de
carga del acoplador de bus
Las válvulas y el acoplador de bus se alimentan de
tensión mediante el enchufe del aparato X10 (POWER).
Al conectar la alimentación de lógica y de carga del
acoplador de bus, hay que asegurarse de que la
ocupación de los pines sea la que se representa en Tab. 6.

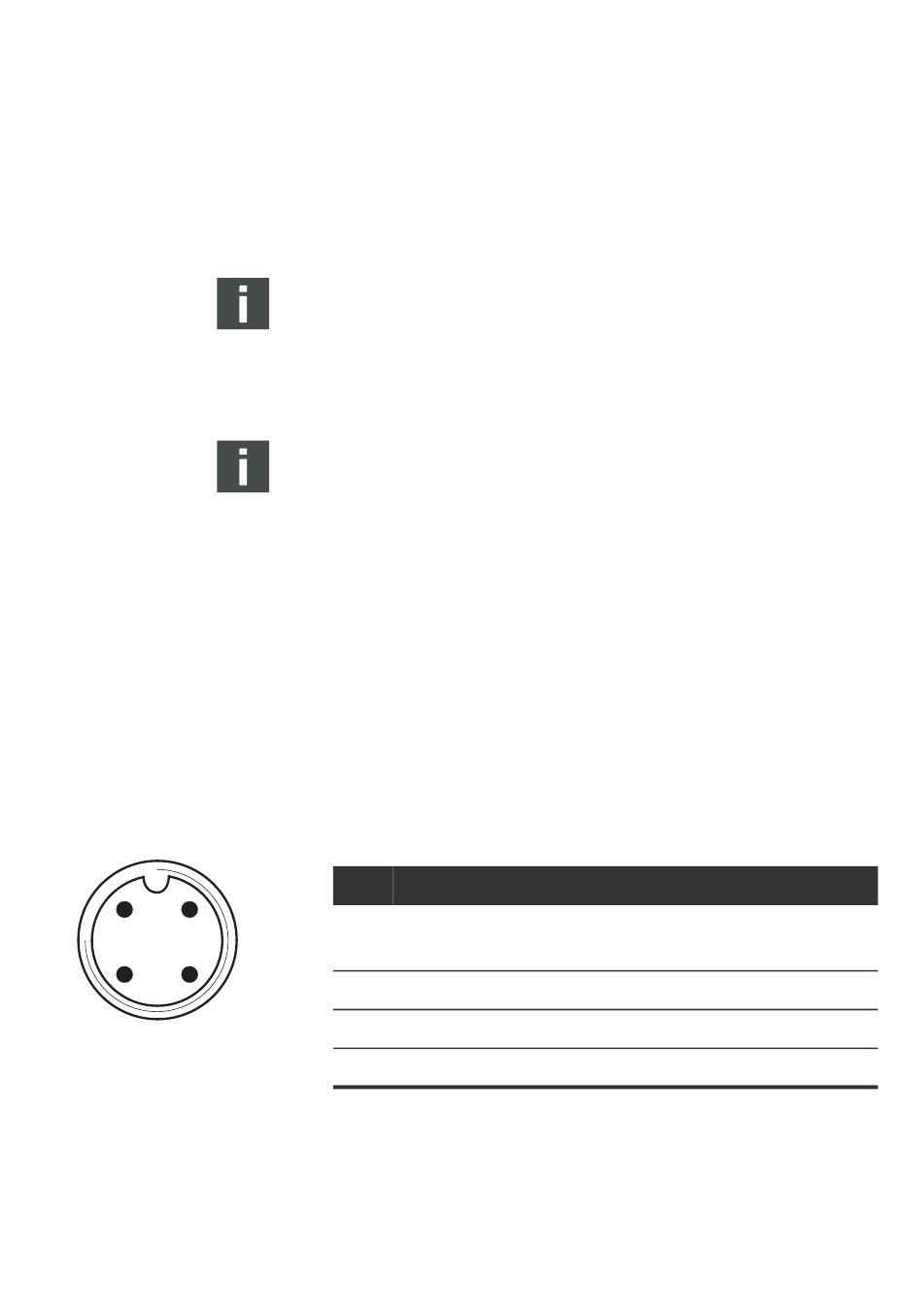

Tabla 6: Ocupación del enchufe del aparato X10
(POWER), M12, con código A
Pin X10 Ocupación
1 U Alimentación de tensión de lógica del
L
acoplador de bus
2 U Alimentación de tensión de las válvulas
Q1
3 OV Masa para U
4 U Alimentación de tensión de las válvulas
Q2
1)
La tensión de alimentación (pin 1) debe asegurarse con un
fusible externo (500 mA, F).
2)
Deben asegurarse las dos tensiones de alimentación
(pin 2, pin 4) utilizando un fusible externo (3 A, F).
2
.
1)
U y U
L, Q1 Q2
2)
2)
