AVENTICS | EtherCAT | R412012792–BDL–001–AB 151
7 Messa in funzione e
comando

7.1 Esecuzione delle preimpostazioni

Eseguire le seguenti preimpostazioni:
Selezione dell'alimentazione valvole
W

Impostazione delle segnalazioni diagnostiche

W

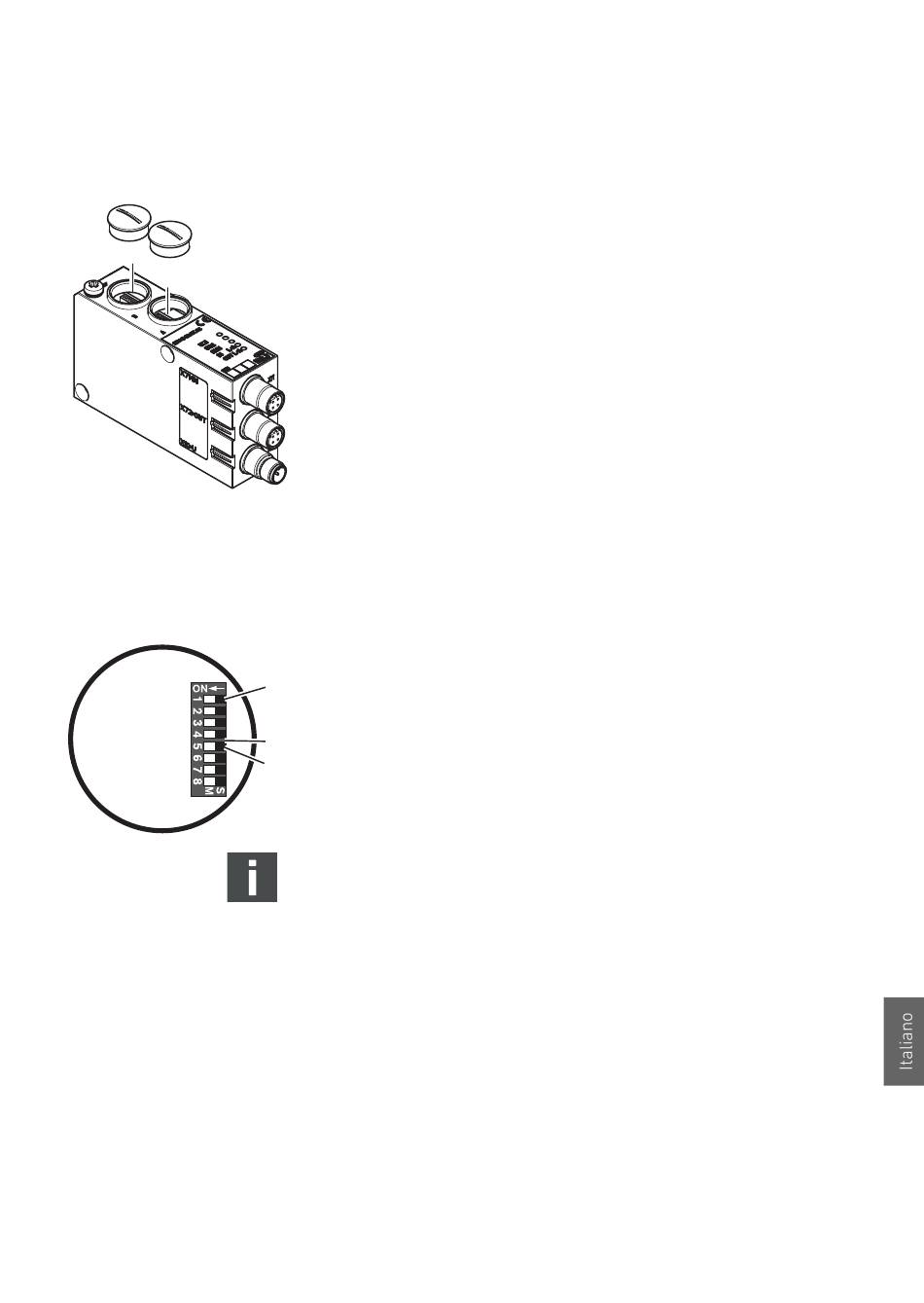

Tutte queste impostazioni vengono eseguite tramite gli
interruttori collocati al di sotto dei due raccordi A e B.
Per tutte le preimpostazioni procedere come descritto di
seguito:
1. Svitare il raccordo.
2. Definire l'impostazione corrispondente come
descritto di seguito.
3. Riavvitare il raccordo (0,6 + 0,2 Nm), assicurandosi
che gli anelli di tenuta siano posizionati
correttamente.
7.1.1 Impostazione delle segnalazioni
diagnostiche
Il selettore di modalità S1 per l'impostazione delle
segnalazioni diagnostiche si trova al di sotto del
raccordo A.
Lo stato alla consegna è conforme a EtherCAT. La
diagnosi è disattiva (S1.1 su OFF). Le segnalazioni
diagnostiche vengono trasmesse al comando come
General Purpose Input (GPI).
Attivare o disattivare le segnalazioni diagnostiche del
O
GPI [10-14] con l'interruttore S1.1. La modifica alla
posizione del selettore viene applicata solo dopo un
ulteriore "Power-on".
Anche quando la segnalazione diagnostica è disattivata,
vengono visualizzate le diagnosi in corso tramite i LED.
