146 AVENTICS | EtherCAT | R412012792–BDL–001–AB
Montaggio
BUS IN
X71
1 1 2 2
5 5
3 3
4 4
BUS OUT
X72
1 2
5
4 3
1
X71
X72
2
X10
6.3.1 Indicazioni generali sul collegamento
dell'accoppiatore bus
Per il collegamento dei moduli servirsi di connettori
ad innesto e cavi confezionati.
Utilizzare il connettore M12 con codifica D per
O
l'accoppiatore bus.
Se non vengono utilizzati cavi e connettori ad innesto
O
confezionati, rispettare l'occupazione pin
rappresentata nella Tab. 5.

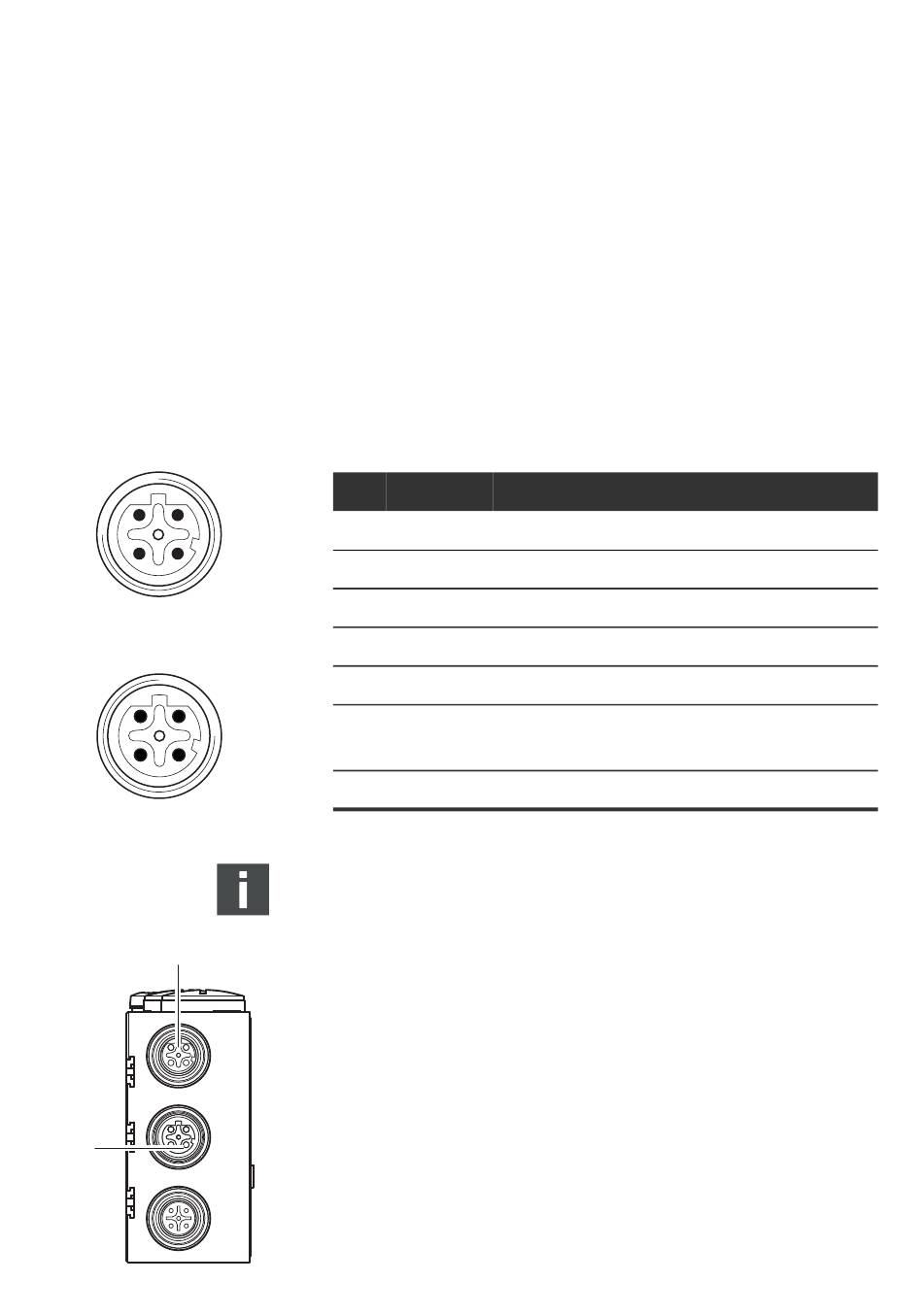

Tabella 5: Occupazione X71 (BUS IN) e X72 (BUS OUT),
M12, con codifica D
Pin Segnale Significato
1 TD+ Pos. di trasmissione
2 RD+ Pos. di ricezione
3 TD– Trasmissione neg.
4 RD– Ricezione neg.
5
Corpo Schermatura o messa a terra
funzionale
X71/ X72: attacco di comunicazione
La tecnica dell'allacciamento e l'occupazione dei
connettori rispecchiano le prescrizioni della
normativa tecnica.
6.3.2 Collegamento dell'accoppiatore bus come
stazione intermedia
1. Impostare l'occupazione dei pin dei connettori
corretta (ved. Tab. 5 a pagina 146) se non si utilizzano
cavi confezionati.
2. Collegare il cavo bus in entrata al connettore X71
(BUS IN) (1).
3. Collegare il cavo bus in uscita al connettore X72
(BUS OUT) (2).
