Collegamento Dell'accoppiatore Bus Come Ultima Stazione - Aventics HF03 LG Mode D'emploi

1
X71
X72
2
X10
AVENTICS | EtherCAT | R412012792–BDL–001–AB 147
Il cavo EtherCAT deve soddisfare almeno i requisiti
della categoria CAT5e in qualità di cavo a
schermatura doppia (S/STP), con una lunghezza
massima di 100 m.
4. Se vengono utilizzati cavi non confezionati e
connettori con corpo in metallo, collegare la
schermatura ad entrambi i lati del cavo bus
direttamente al corpo del connettore (corpo CEM). In
questo modo le linee dati vengono protette da
disturbi. Assicurarsi che il corpo del connettore sia
collegato in modo fisso con quello dell'accoppiatore
bus.
6.3.3 Collegamento dell'accoppiatore bus come
ultima stazione
1. Impostare l'occupazione dei pin dei connettori
corretta (ved. Tab. 5 a pagina 146) se non si utilizzano
cavi confezionati.

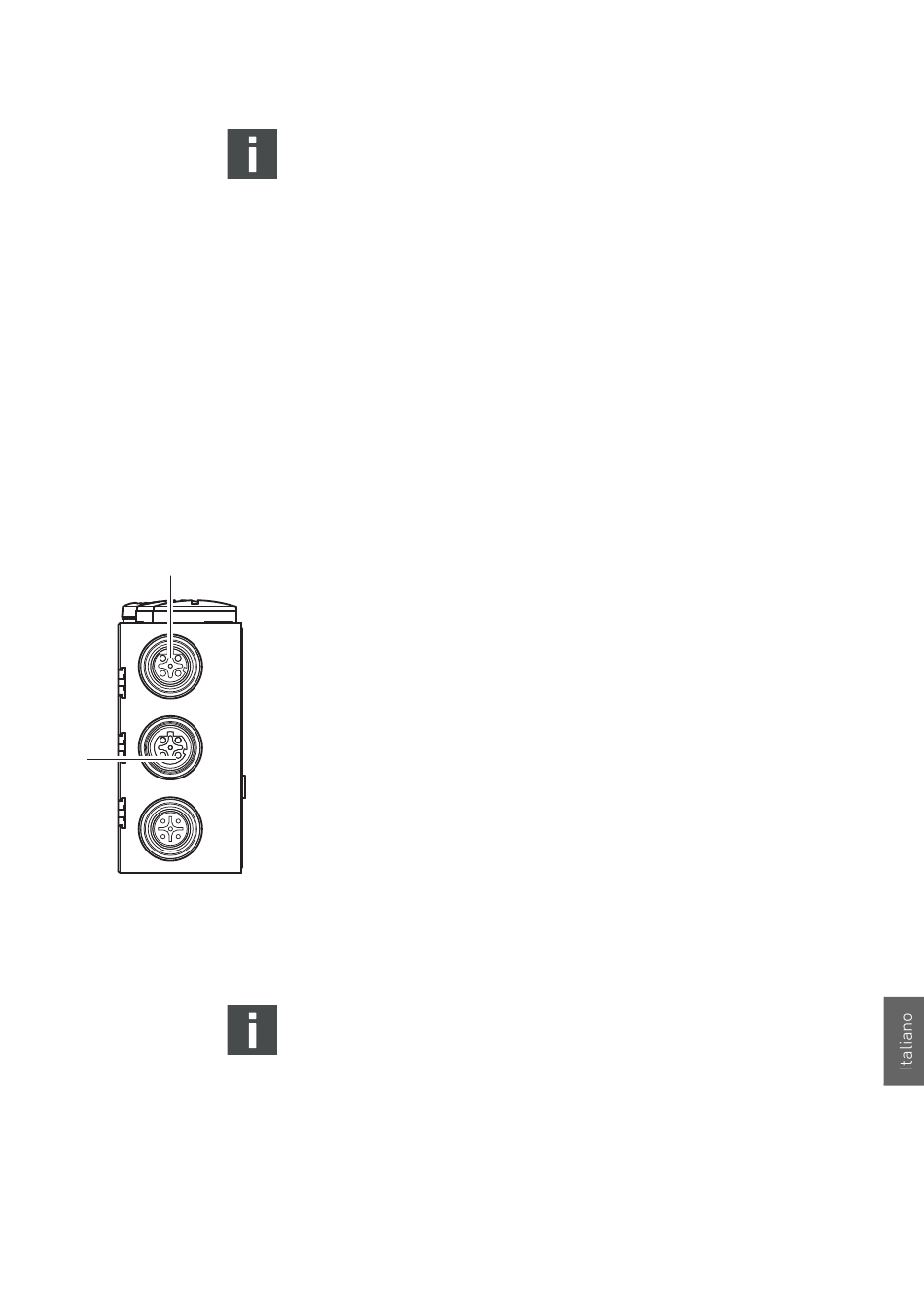

2. Collegare il cavo bus in entrata al connettore X71
(BUS IN) (1).
3. Dotare la presa (2) non utilizzata di un tappo di
protezione M12 per garantire la protezione IP (vedere
il capitolo "Parti di ricambio e accessori" a
pagina 169).
4. Se vengono utilizzati cavi non confezionati e
connettori con corpo in metallo, collegare la
schermatura ad entrambi i lati del cavo bus
direttamente al corpo del connettore (corpo CEM). In
questo modo le linee dati vengono protette da
disturbi. Assicurarsi che il corpo del connettore sia
collegato in modo fisso a quello dell'accoppiatore bus.
Correnti di compensazione: Per evitare che correnti
di compensazione passino attraverso la schermatura
dell'accoppiatore bus, è necessario inserire tra gli
apparecchi una linea di compensazione di potenziale
di minimo 10 mm
2
.
Montaggio
