AVENTICS | EtherCAT | R412012792–BDL–001–AB 109
7 Mise en service et
utilisation
7.1 Effectuer les paramétrages
préalables
Effectuer les paramétrages préalables ci-après :
Sélectionner l'alimentation des distributeurs
W
Paramétrer les notifications de diagnostic
W

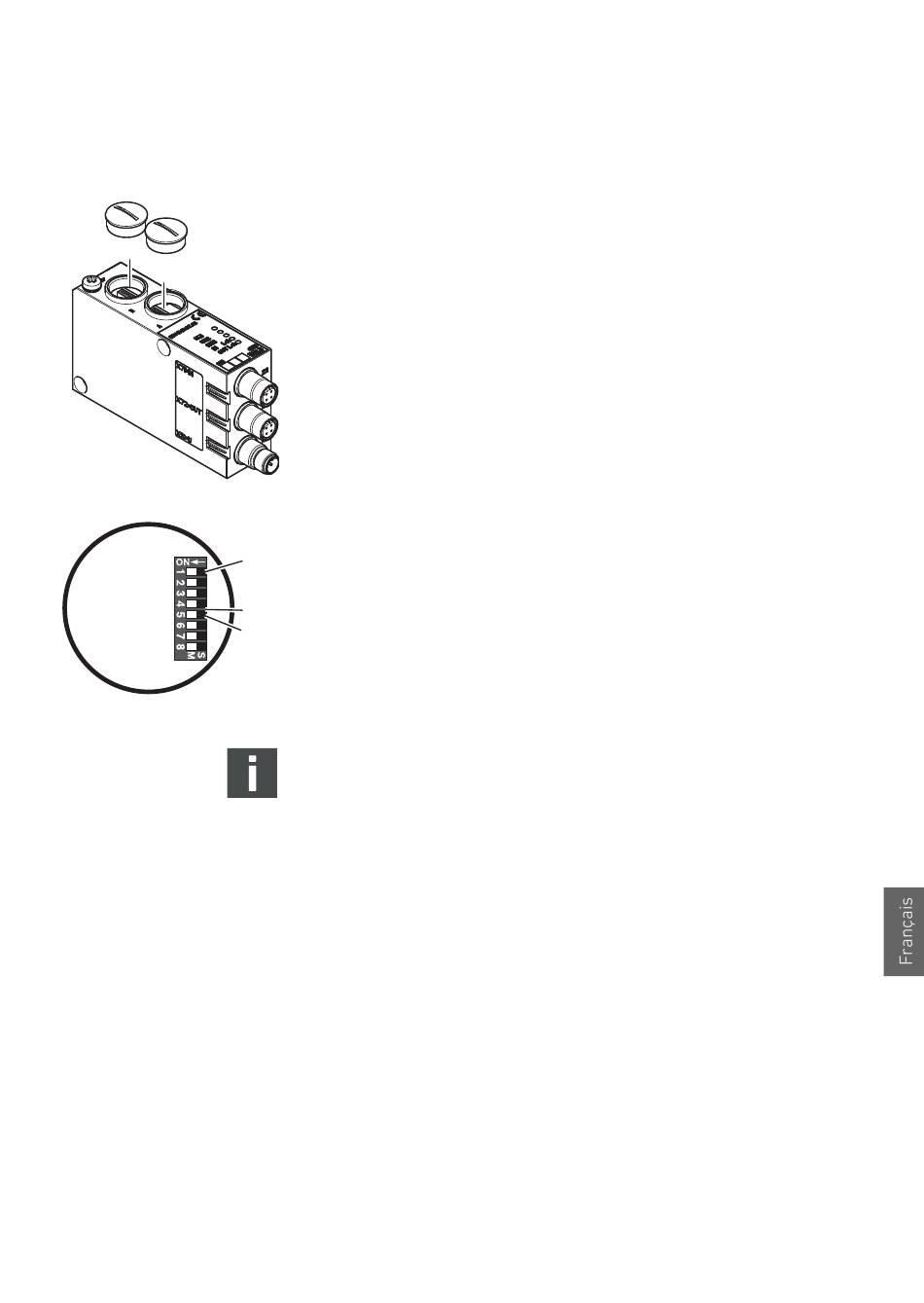

Tous ces paramétrages s'effectuent par l'intermédiaire
des commutateurs situés sous les deux vissages A et B.
Pour tous les paramétrages, procéder comme suit :
1. Desserrer le vissage.
2. Effectuer le paramétrage correspondant comme
décrit ci-après.
3. Resserrer le vissage (0,6 + 0,2 Nm). Vérifier que les
joints soient correctement positionnés.
7.1.1 Réglage des notifications de diagnostic
Le commutateur de mode S1 pour le paramétrage des
notifications de diagnostic se trouve sous le vissage A.
L'état à la livraison est conforme à EtherCAT.
Le diagnostic est désactivé (S1.1 sur OFF).
Les notifications de diagnostic sont transmises à la
commande en tant que GPI (General Purpose Inputs).
Activer ou désactiver les notifications de diagnostic
O
des GPI [10-14] à l'aide du commutateur S1.1.
La position de commutateur modifiée n'est
seulement activée qu'après un nouvel essai de
« Power-on ».
Même en cas de notification du diagnostic désactivée, les
diagnostics en attente sont affichés sur les LED.
