7
6

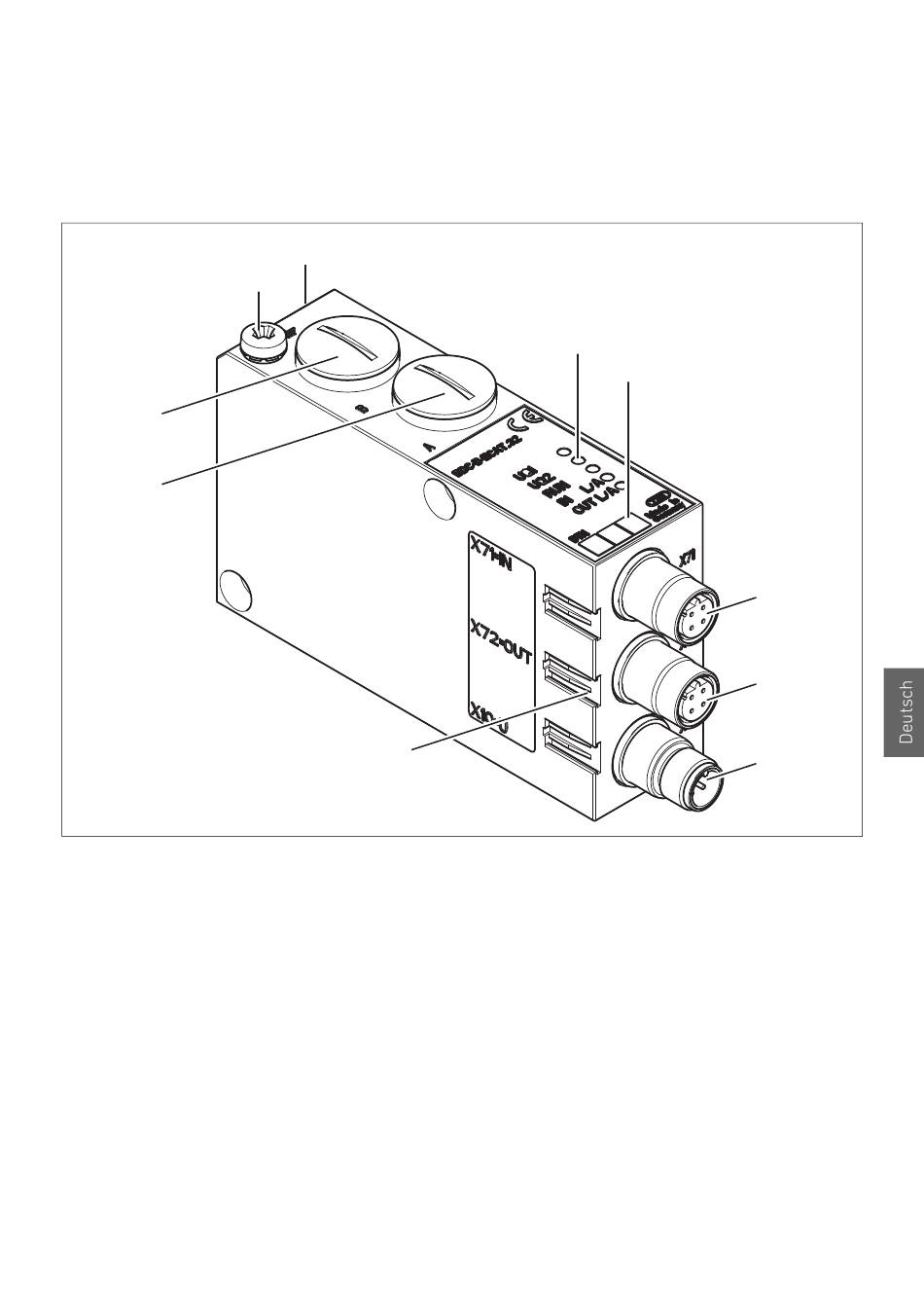

Abb. 2:
Übersicht über den Buskoppler
1
LED-Anzeigen für Diagnosemeldungen
2
BTN-Beschriftungsfeld
3
X71 (BUS IN) Anschluss für den Buskoppler zur Ansteuerung der Ventile
4
X72 (BUS OUT) Anschluss für den Buskoppler
5
X10 (POWER) Anschluss zur Spannungsversorgung der Elektronik und der
Ventilspulen
6
Schraubkappe A: DIP-Schalter S1 (Diagnose-Einstellungen)
7
Schraubkappe B: Schiebeschalter S2 (Ventilzuordnung und Versorgungsspannung)
8
FE-Anschluss
9
Tasche für Einsteckschilder (siehe „Ersatzteile und Zubehör" auf Seite 40)
1)
Steckerbelegung siehe Seite 20 und Seite 22
AVENTICS | EtherCAT | R412012792–BDL–001–AB
5.2 Gerätekomponenten

5.2.1 Buskoppler

9
8
9
Gerätebeschreibung
1
2
1)
15
3
4
5
1)
