232 AVENTICS | EtherCAT | R412012792–BDL–001–AB
Montering
1
X71
X72
2
X10
1
X71
X72
2
X10

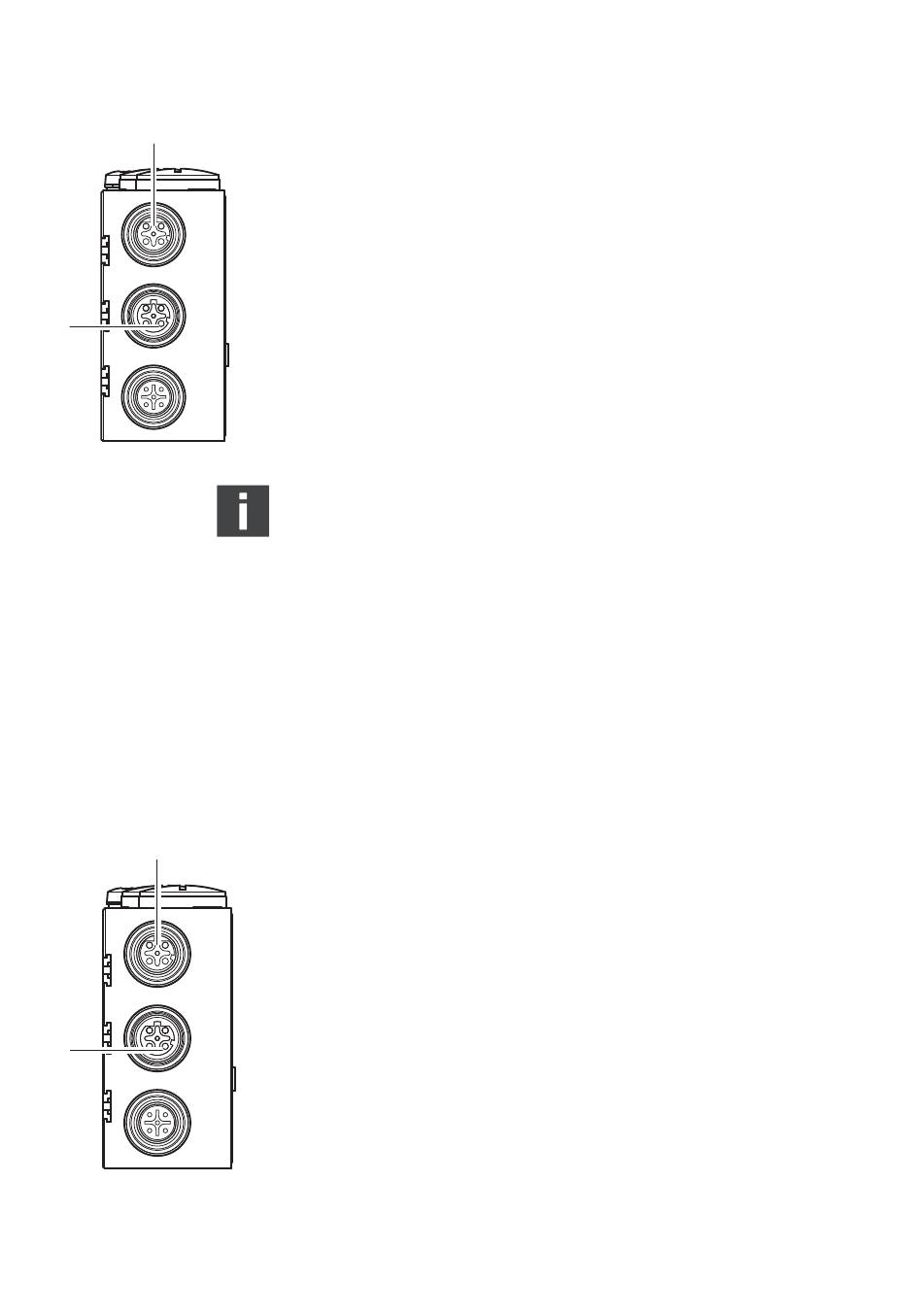

6.3.2 Ansluta fältbussnoden som mellanstation
1. Kontrollera att stifttilldelningen för
kontaktanslutningarna är korrekt (se Tab. 5 på
sidan 231), om inte en prefabricerade kablar
används.
2. Anslut den inkommande busskabeln till kontakt X71
(BUS IN) (1).
3. Anslut den utgående busskabeln till kontakt X72
(BUS OUT) (2).
EtherCAT-kabeln måste minst uppfylla kraven inom
kategori CAT5e och ska vara en dubbelt skärmad
kabel (S/STO) med en maxlängd på 100 m.
4. Anslut skärmen i båda ändarna av busskabeln direkt
till kontaktdonets hölje (EMV-hölje) om inte
färdigmonterade kablar och kontakter med
metallhölje används. På det viset skyddas
dataledningarna mot störningar. Kontrollera att
kontakthuset är ordentligt hanslutet till
fältbussnodens hus.
6.3.3 Ansluta fältbussnoden som sista station
1. Kontrollera att stifttilldelningen för
kontaktanslutningarna är korrekt (se Tab. 5 på
sidan 231), om inte en prefabricerade kablar
används.
2. Anslut den inkommande busskabeln till kontakt X71
(BUS IN) (1).
3. Uttaget som inte används (2) ska förses med en
skyddskåpa M12 för att garantera IP-skyddet (se
kapitlet "Reservdelar och tillbehör" på sidan 252).
4. Anslut skärmen i båda ändarna av busskabeln direkt
till kontaktdonets hölje (EMC-höljet) om inte
färdigmonterade kablar och kontakter med
metallhölje används. På det viset skyddas
dataledningarna mot störningar.
Kontrollera att kontakthuset är ordentligt anslutet till
fältbussnodens hus.
