AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC
9 Förinställningar i fältbussnoden
Risk för skador på grund av inställningar under drift.
Okontrollerade rörelser kan uppstå!
Ändra aldrig inställningarna i löpande drift.
Konfigurationsfel
Ett felaktigt konfigurerat ventilsystem kan leda till felfunktioner i hela systemet och skada det.
Därför får konfigurationen endast genomföras av en fackman (se 2.4 "Förkunskapskrav" på
sidan 347).
Beakta anvisningarna från den eventuella begränsningar som beror på hela systemet.
Beakta även dokumentationen för PLC-konfigurationsprogrammet.
Följande inställningar måste göras:
Ställa in adressen i fältbussnoden (se 9.2 "Ställa in adressen i fältbussnoden" på sidan 370)
Ställa in datahastighet (se 9.4 "Ändra datahastighet och aktivera fältbussnodens diagnostik"
på sidan 371)
Ställa in diagnosmeddelanden (se 5.5 "Ställa in parametrar för fältbussnod" på sidan 360)
Adressen ställs in med de båda omkopplarna NA1 och NA2 under det genomskinliga locket
(se kapitel 9.2 "Ställa in adressen i fältbussnoden" på sidan 370).
Datahastigheten och diagnosmeddelanden ställs in via DIP-omkopplaren DR under det
genomskinliga locket (se kapitel 9.4 "Ändra datahastighet och aktivera fältbussnodens diagnostik"
på sidan 371).

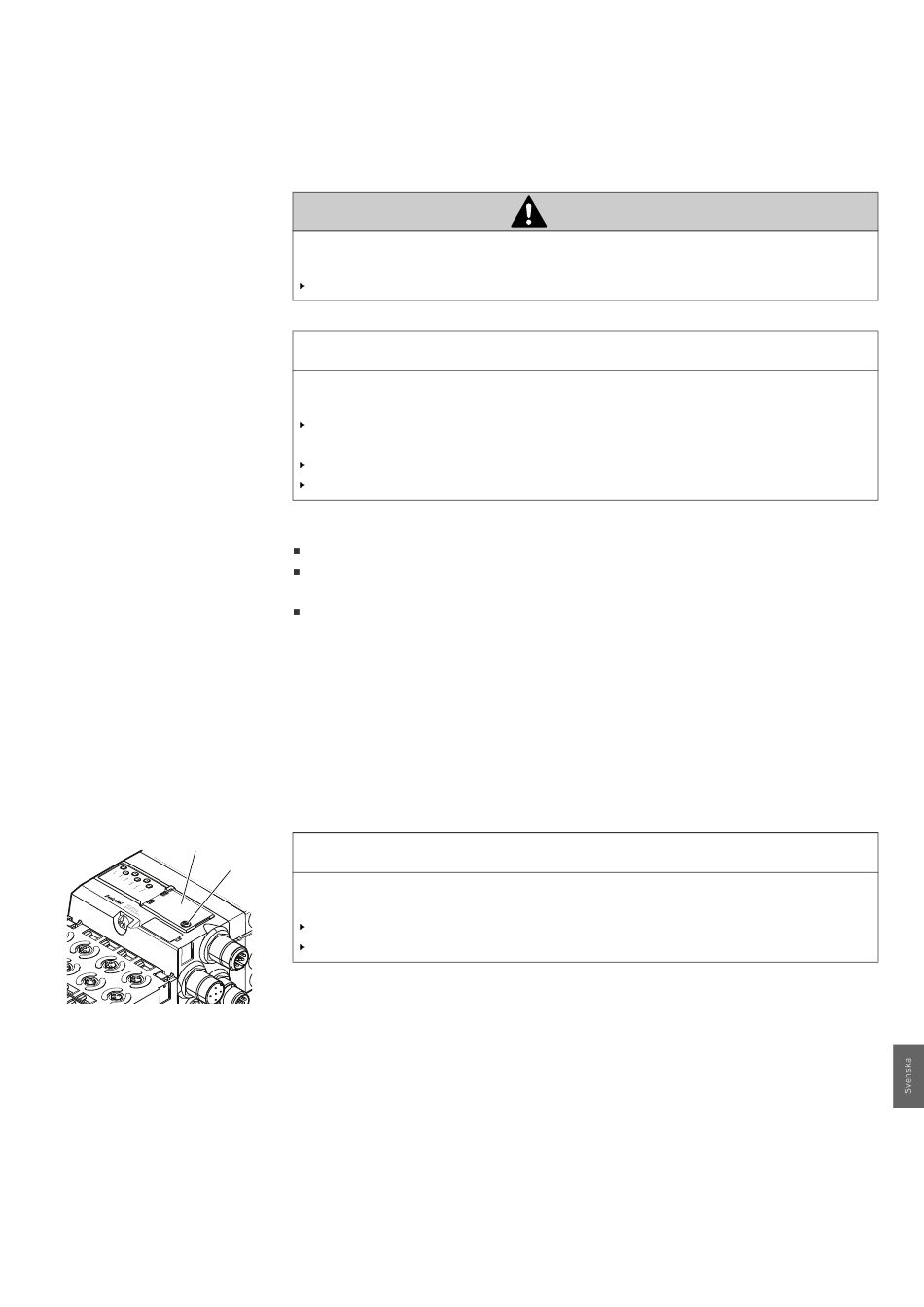

9.1 Öppna och stänga det genomskinliga locket
3
25
Defekt eller felaktigt sittande tätning!
Vatten kan tränga in i enheten. Skyddsklassen IP65 kan då inte längre garanteras.
Kontrollera att tätningen under det genomskinliga locket (3) är intakt och sitter korrekt.
Kontrollera att skruven (25) är åtdragen med korrekt moment (0,2 Nm).
1. Lossa skruven (25) på det genomskinliga locket (3).
2. Fäll upp det genomskinliga locket.
3. Gör de inställningar som beskrivs i följande avsnitt.
4. Stäng det genomskinliga locket igen. Kontrollera att tätningen sitter korrekt.
5. Dra åt skruven igen.
Åtdragningsmoment: 0,2 Nm
Förinställningar i fältbussnoden
SE UPP!
OBS!
OBS!
369
