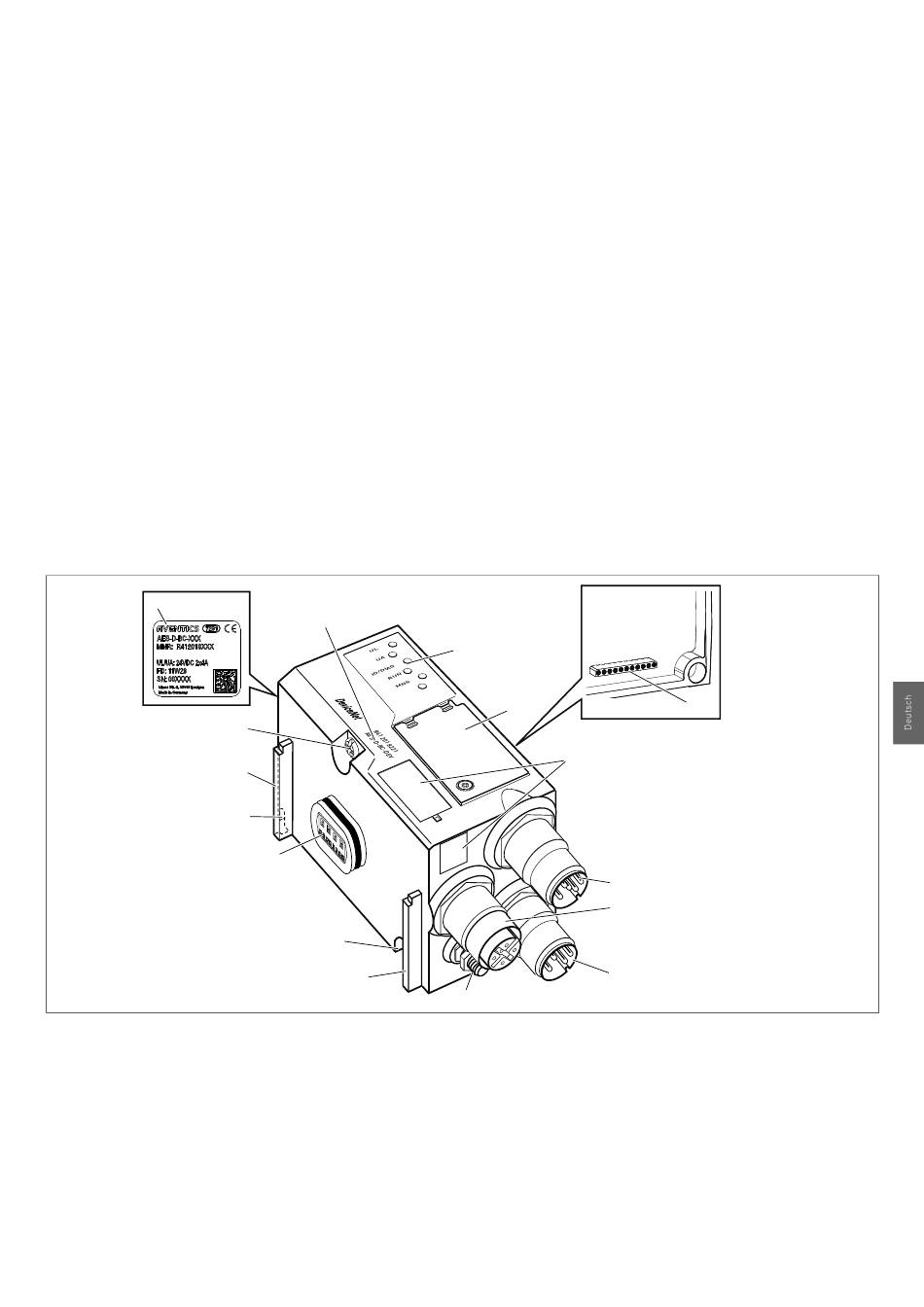

Abb. 1: Buskoppler DeviceNet
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC
4

Zu diesem Produkt

4.1

Buskoppler

Der Buskoppler der Serie AES für DeviceNet stellt die Kommunikation zwischen der übergeordneten
Steuerung und den angeschlossenen Ventilen und E/A-Modulen her. Er ist ausschließlich für den
Betrieb als Slave an einem Bussystem DeviceNet nach IEC 61158 und IEC 61784-1, CPF 2/3
bestimmt. Der Buskoppler muss daher konfiguriert werden. Zur Konfiguration befindet sich eine
EDS-Datei auf der mitgelieferten CD R412018133 (siehe Kapitel 5.2 „Gerätebeschreibungsdatei
laden" auf Seite 20).
Der Buskoppler kann bei der zyklischen Datenübertragung 512 Bits Eingangsdaten an die Steuerung
senden und 512 Bits Ausgangsdaten von der Steuerung empfangen. Um mit den Ventilen zu
kommunizieren, befindet sich auf der rechten Seite des Buskopplers eine elektronische
Schnittstelle für den Anschluss der Ventiltreiber. Auf der linken Seite befindet sich eine
elektronische Schnittstelle, die die Kommunikation mit den E/A-Modulen herstellt. Beide
Schnittstellen sind voneinander unabhängig.
Der Buskoppler kann max. 64 einseitig oder beidseitig betätigte Ventile (128 Magnetspulen) und bis
zu zehn E/A-Module ansteuern. Er unterstützt ein minimales Aktualisierungsintervall von 1 ms und
Baudraten bis 500 kBaud.
Alle elektrischen Anschlüsse befinden sich auf der Vorderseite, alle Statusanzeigen auf der
Oberseite.
1
10
9
10
11
10
9
1 Identifikationsschlüssel
2 LEDs
3 Sichtfenster
4 Feld für Betriebsmittelkennzeichnung
5 Anschluss Feldbus X7D2
6 Anschluss Feldbus X7D1
7 Anschluss Spannungsversorgung X1S
2
3
4
5
6
7
8
8 Funktionserde
9 Steg für Montage des Federklemmelements
10 Befestigungsschrauben zur Befestigung an
der Adapterplatte
11 elektrischer Anschluss für AES-Module
12 Typenschild
13 elektrischer Anschluss für AV-Module
