4.1.3

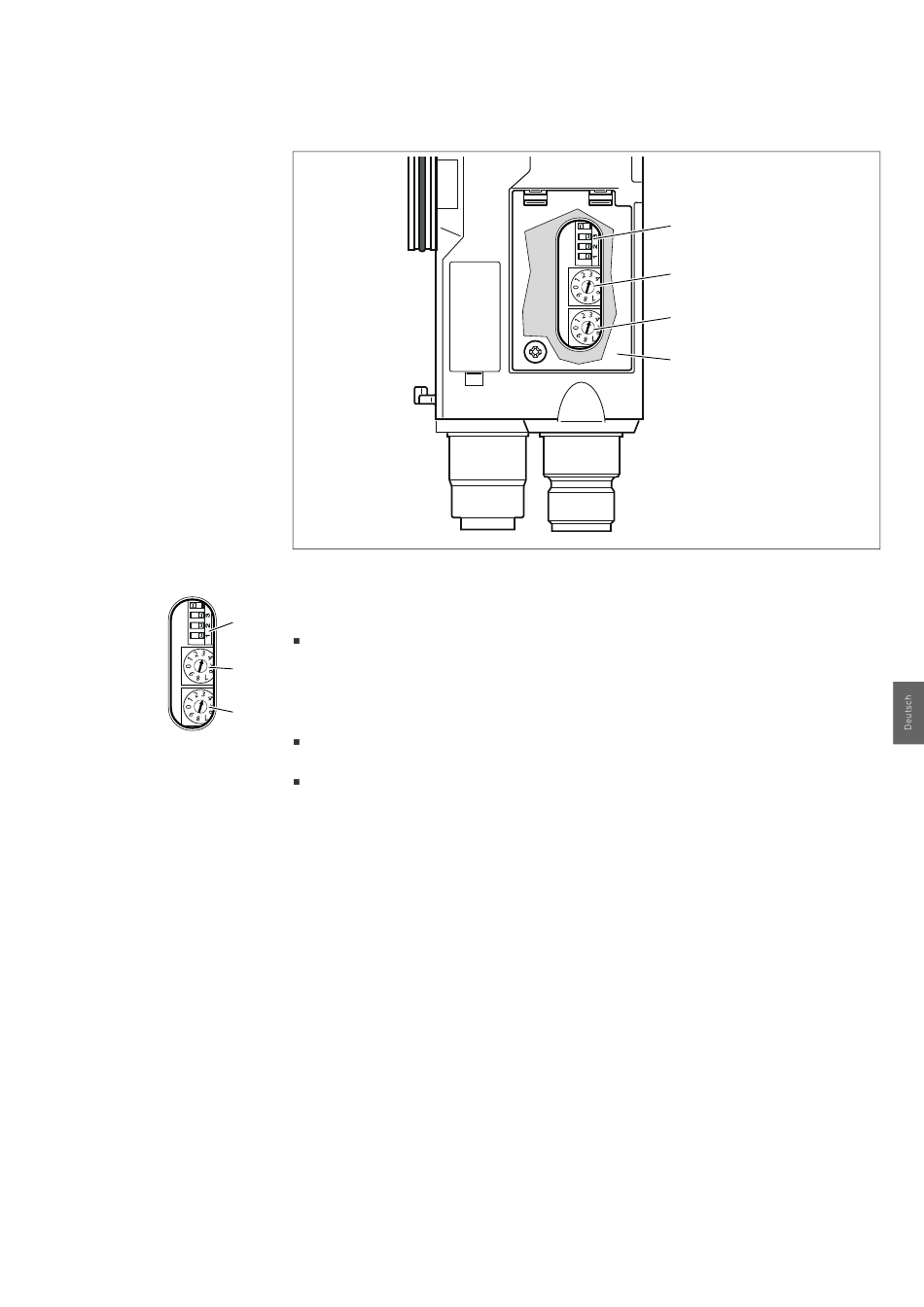

Abb. 2: Lage der Adressschalter NA1 und NA2 und des Baudratenschalters DR
Der DIP-Schalter DR für die Baudrate sowie die beiden Drehschalter NA1 und NA2 für die
DR
DR
Stationsadresse des Ventilsystems im DeviceNet befinden sich unter dem Sichtfenster (3).
Schalter DR:
– Am DIP-Schalter DR wird die Baudrate an den ersten beiden Schaltern DR.1 und DR.2
NA1
NA
– Am dritten Schalter DR.3 wird die Diagnose ein- und ausgeschaltet.
NA2
– Der vierte Schalter DR.4 ist nicht belegt.
Schalter NA1: Am Schalter NA1 wird die Zehnerstelle der Adresse eingestellt. Der Schalter NA1
ist im Dezimalsystem von 0 bis 9 beschriftet.
Schalter NA2: Am Schalter NA2 wird die Einerstelle der Adresse eingestellt. Der Schalter NA2
ist im Dezimalsystem von 0 bis 9 beschriftet.
4.1.4
Die MAC-ID ist auf Adresse 63 voreingestellt.
Eine ausführliche Beschreibung der Adressierung finden Sie in Kapitel 9 „Voreinstellungen am
Buskoppler" auf Seite 32.
4.1.5
Die Baudrate ist auf 125 kBaud voreingestellt. Wie Sie die Baudrate ändern, ist im Kapitel 9.4
„Baudrate ändern und Diagnose des Buskopplers aktivieren" auf Seite 34 beschrieben.
4.1.6
Die Diagnose wird mit dem Schalter DR.3 ein- und ausgeschaltet. Bei eingeschalteter Diagnose
werden die Diagnosedaten an die Eingangsdaten angehängt.
