Lecture de l'affichage de diagnostic
sur le coupleur de bus
UL
UA
IO/DIAG
RUN
MNS
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC

11 Diagnostic par LED du coupleur de bus

Le coupleur de bus surveille les alimentations en tension pour le système électronique et la
commande de l'actionneur. Si le seuil dépasse la limite supérieure ou inférieure, un signal d'erreur
est généré puis envoyé à la commande. Par ailleurs, les LED de diagnostic affichent l'état en cours.

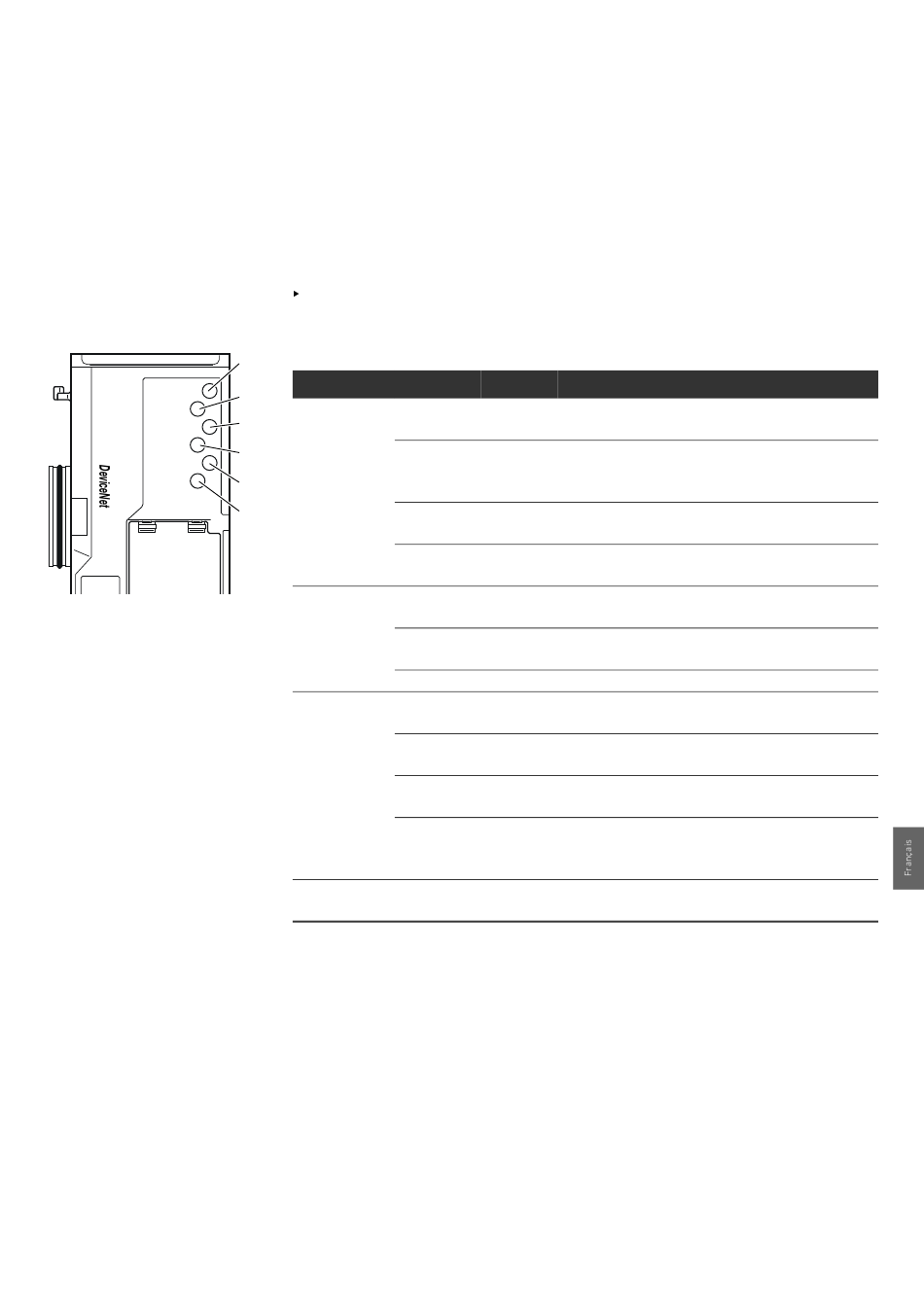

Les LED placées sur la partie supérieure du coupleur de bus restituent les messages indiqués dans
le tableau 22.
Avant la mise en service et en cours de fonctionnement, vérifier régulièrement les fonctions du
coupleur de bus en lisant les LED.
Tableau 22 :Signification du diagnostic par LED
14
Désignation Couleur
15
UL (14) Verte
16
Rouge
17
18
Rouge
19
Verte / Rouge
UA (15) Verte
Rouge
Rouge
IO / DIAG (16) Verte
Verte
Rouge
Rouge
RUN (17) Verte
Diagnostic par LED du coupleur de bus
Statut Signification
Allumée L'alimentation électrique du système électronique est
supérieure à la limite inférieure tolérée (18 V CC).
Clignotante L'alimentation électrique du système électronique est
inférieure à la limite inférieure tolérée (18 V CC) et
supérieure à 10 V CC.
Allumée L'alimentation électrique du système électronique est
inférieure à 10 V CC.
Eteinte L'alimentation électrique du système électronique est
nettement inférieure à 10 V CC (seuil non défini).
Allumée La tension de l'actionneur est supérieure à la limite
inférieure tolérée (21,6 V CC).
Clignotante La tension de l'actionneur est inférieure à la limite
inférieure tolérée (21,6 V CC) et supérieure à UA-OFF.
Allumée La tension de l'actionneur est inférieure à UA-OFF.
Allumée La configuration est correcte et la platine bus fonctionne
normalement.
Clignotante Le module n'a pas encore été configuré
(il n'existe aucune connexion à un maître)
Allumée Un message de diagnostic pour l'un des modules est
présent.
Clignotante La configuration de l'unité de distributeur est erronée ou
une erreur de fonctionnement s'est produite au niveau de
la platine bus.
Allumée Le coupleur de bus échange des données avec la
commande de manière cyclique.
