350 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC

Om denna produkt

12

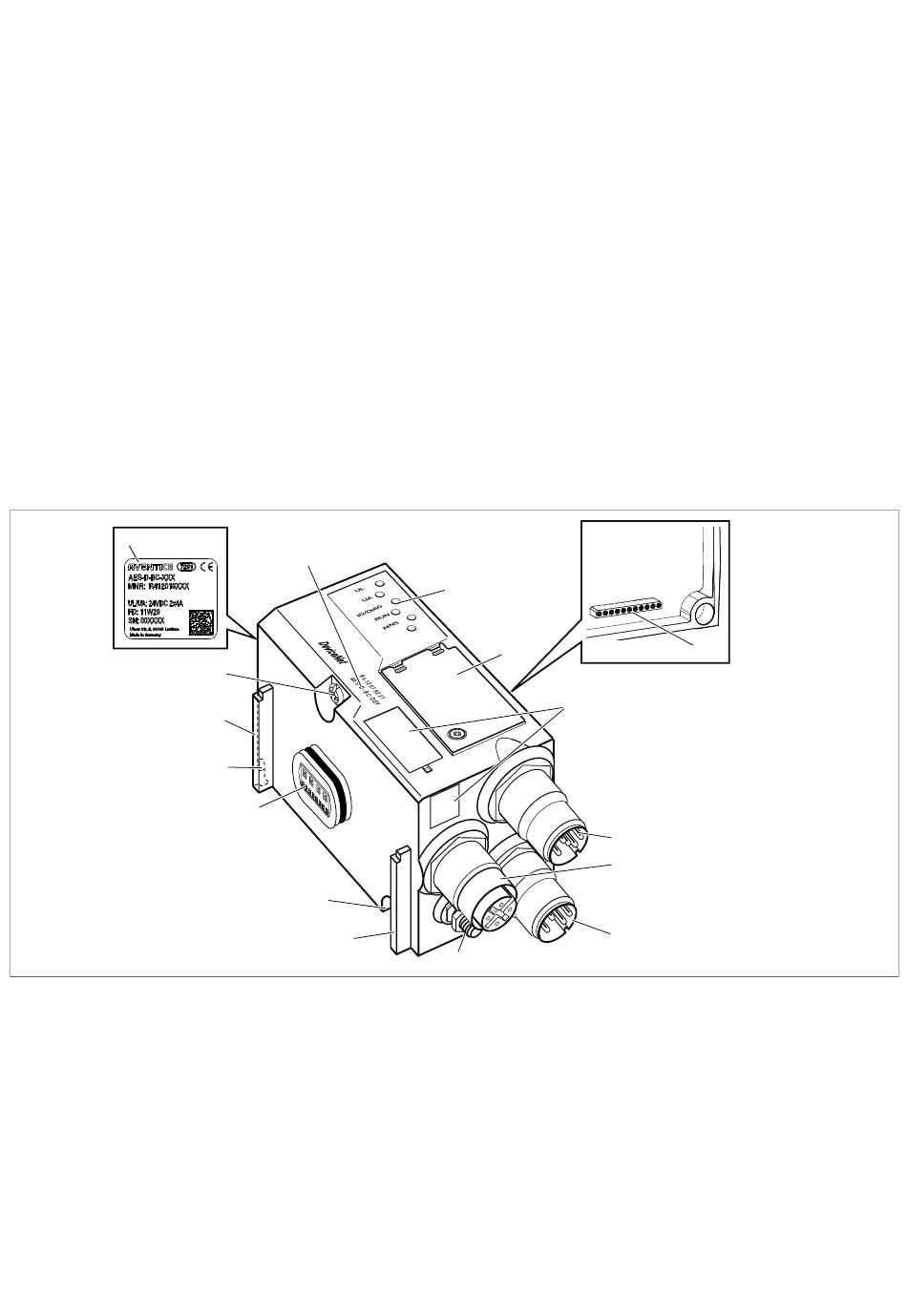

Fig 1: Fältbussnod DeviceNet
4 Om denna produkt
4.1 Fältbussnod
Fältbussnoden i serie AES för DeviceNet står för kommunikationen mellan det överordnade
styrsystemet och anslutna ventiler och I/O-moduler. Den är uteslutande avsedd för drift som slav
i ett bussystem DeviceNet enligt IEC 61158 och IEC 61784-1, CPF 2/3. Fältbussnoden måste därför
konfigureras. För konfigurationen finns en EDS-fil på den medföljande CD:n R412018133
(se 5.2 "Ladda enhetsbeskrivningsfil" på sidan 356).
Fältbussnoden kan sända 512 bit ingångsdata till styrsystemet och ta emot 512 bit utgångsdata vid
cyklisk dataöverföring. För kommunikationen med ventilerna finns ett elektroniskt gränssnitt
för anslutning av ventildrivenheter på höger sida av fältbussnoden. På vänster sida finns ett
elektroniskt gränssnitt för kommunikationen med I/O-modulerna. Gränssnitten är oberoende
av varandra.
Fältbussnoden kan styra maximalt 64 ensidigt eller dubbelsidigt aktiverade ventiler
(128 magnetspolar) och upp till 10 I/O-moduler. Den stöder datakommunikation på upp till
500kBaud och ett minimiintervall för uppdatering på 1 ms.
Alla elanslutningar är monterade på framsidan, alla statusvisningar på ovansidan.
1
10
9
10
11
10
9
1 Identifikationskod
2 LEDer
3 Adresseringsfönster
4 Fält för märkning av modulen
5 Anslutningskontakt fältbuss X7D2
6 Anslutningskontakt fältbuss X7D1
7 Anslutningskontakt spänningsmatning X1S
2
3
4
5
6
7
8
8 Jord
9 Stag för montering av fjäderklämman
10 Fästskruvar för infästning på adapterplattan
11 Elanslutning för AES-moduler
12 Typskylt
13 Elanslutning för AV-moduler
13
