286 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC
Sobre este producto
DR
NA
4.1.3 Conmutadores de dirección y de velocidad en baudios

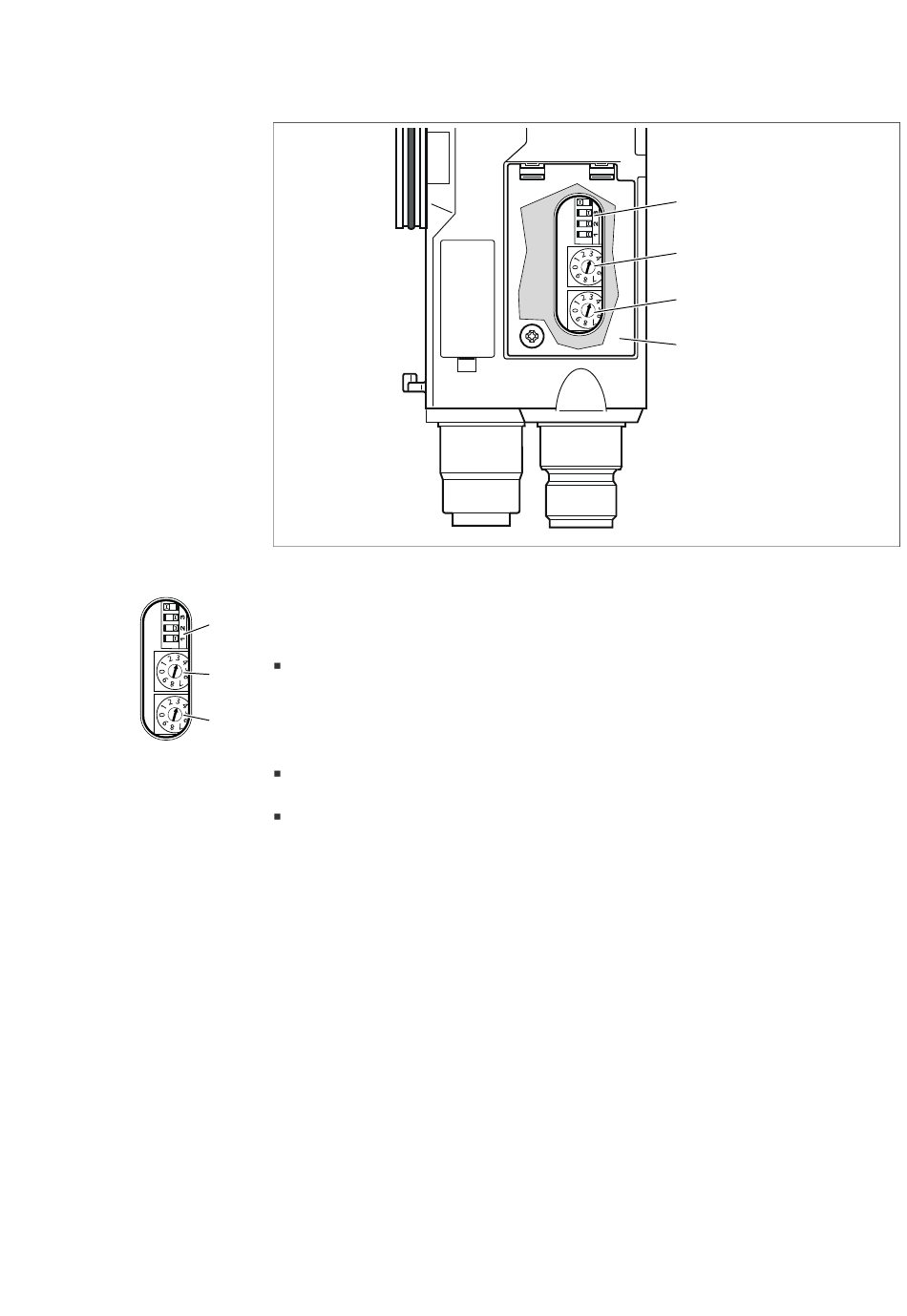

Fig. 2: Posición de los conmutadores de dirección NA1 y NA2 y del interruptor de velocidad en baudios DR
El interruptor DIP DR para la velocidad en baudios y los dos conmutadores giratorios NA1 y NA2
DR
para la dirección de estación del sistema de válvulas del DeviceNet se encuentran debajo de la
mirilla (3).
Interruptor DR:
NA1
– En el interruptor DIP DR se ajusta la velocidad en baudios en los dos primeros conmutadores
(DR.1 y DR.2).
NA2
– En el tercer conmutador (DR.3) se activa y desactiva el diagnóstico.
– El cuarto conmutador (DR.4) no está ocupado.
Conmutador NA1: en el conmutador NA1 se ajusta la posición de la decena de la dirección.
El conmutador NA1 está rotulado con sistema decimal de 0 a 9.
Conmutador NA2: en el conmutador NA2 se ajusta la posición de la unidad de la dirección.
El conmutador NA2 está rotulado con sistema decimal de 0 a 9.
4.1.4

Direccionamiento

El MAC ID está preajustado a la dirección 63.
Puede consultar una descripción detallada del sistema de asignación de direcciones en el capítulo 9
"Ajustes previos en el acoplador de bus" en la página 302.
4.1.5

Velocidad en baudios

La velocidad en baudios está preajustada a 125 kbaudios. En el capítulo 9.4 "Modificación de la
velocidad en baudios y activación del diagnóstico del acoplador de bus" en la página 304 se explica
cómo cambiar la velocidad en baudios.
4.1.6 Conexión y desconexión del diagnóstico
El diagnóstico se activa y desactiva con el conmutador DR.3. Cuando está activado, los datos de
diagnóstico se adjuntan a los datos de entrada.
DR
DR
NA1
NA
NA2
3
