AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC
9.2
Dado que el acoplador de bus funciona exclusivamente como módulo slave, deberá asignarle una
dirección en el sistema de bus de campo.
En el acoplador de bus se pueden configurar direcciones de 0 a 63. El MAC ID está preajustado
a la dirección 63.

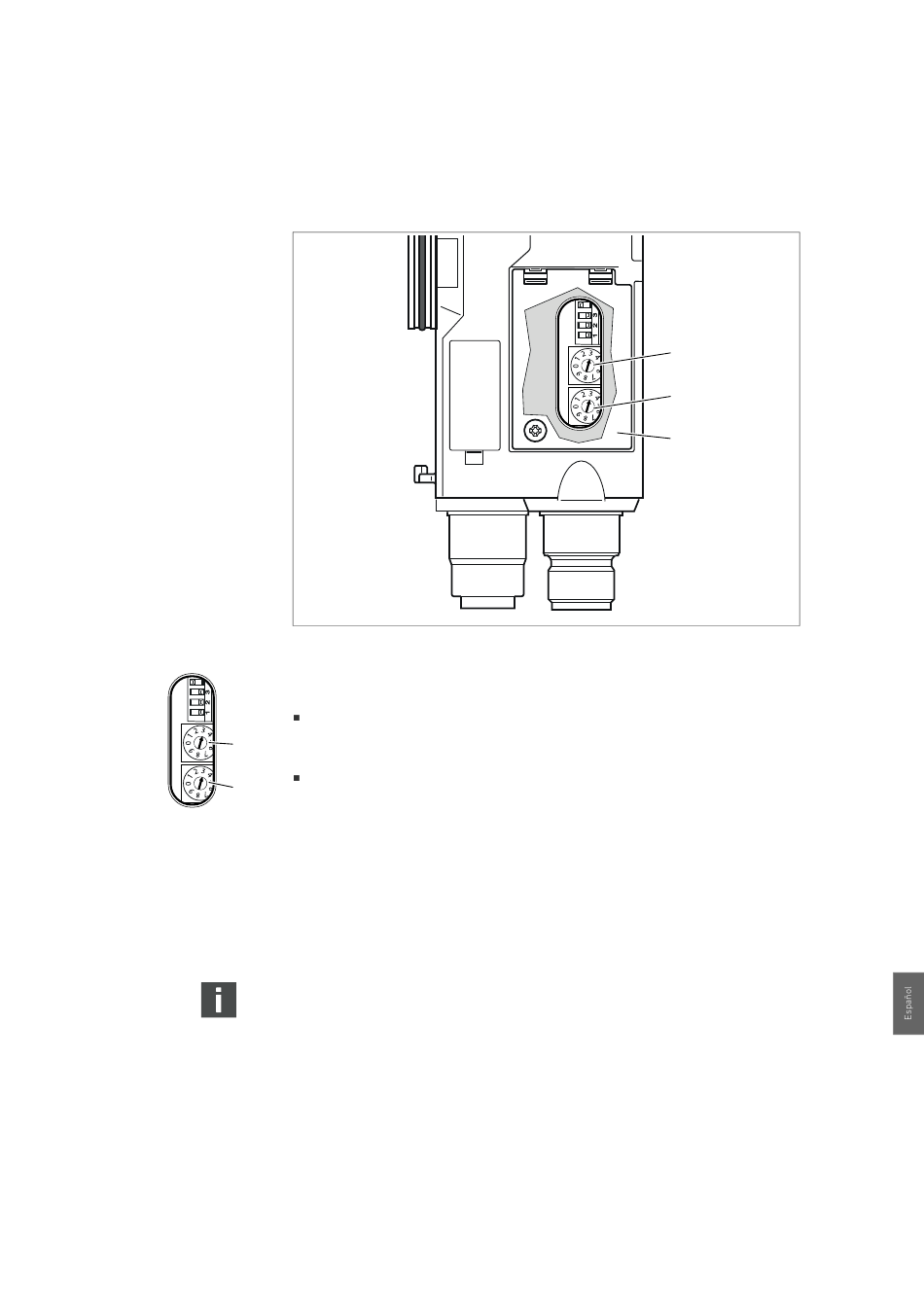

Fig. 5:
Los dos conmutadores giratorios NA1 y NA2 con los que se asigna la dirección de estación
DR
del sistema de válvulas en DeviceNet se encuentran debajo de la mirilla (3).
Conmutador NA1: en el conmutador NA1 se ajusta la posición de la decena de la dirección.
El conmutador NA1 está rotulado con sistema decimal de 0 a 9.
NA1
NA
Conmutador NA2: en el conmutador NA2 se ajusta la posición de la unidad de la dirección. El
NA2
conmutador NA2 está rotulado con sistema decimal de 0 a 9.
Para asignar la dirección, proceda como se explica a continuación:
1. Desconecte el acoplador de bus de la alimentación de tensión UL o desconecte la tensión de 24 V
del bus DeviceNet.
2. Ajuste en los conmutadores NA1 y NA2 (véase la figura 5) la dirección de estación:
– NA1: decena de 0 a 9
– NA2: unidad de 0 a 9
Los pasos 1 y 2 también se pueden realizar en orden inverso.
3. Conecte de nuevo la alimentación de tensión UL o la tensión de 24 V del bus DeviceNet.
El sistema se inicializa y se adopta la dirección en el acoplador de bus.
Si el ajuste de los conmutadores y la dirección del programa de configuración PLC no coinciden,
el LED MNS parpadea en rojo.
Configuración de la dirección en el acoplador de bus
Conmutadores de dirección NA1 y NA2 del acoplador de bus
Ajustes previos en el acoplador de bus
DR
NA1
NA
NA2
3
