168 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC
Préréglages du coupleur de bus
DR
NA
9.2 Réglage de l'adresse sur le coupleur de bus
Comme le coupleur de bus fonctionne exclusivement en tant que module esclave, une adresse doit
lui être attribuée dans le système bus.
Les adresses 0 à 63 peuvent être réglées sur le coupleur de bus. MAC-ID est préréglé sur
l'adresse 63.

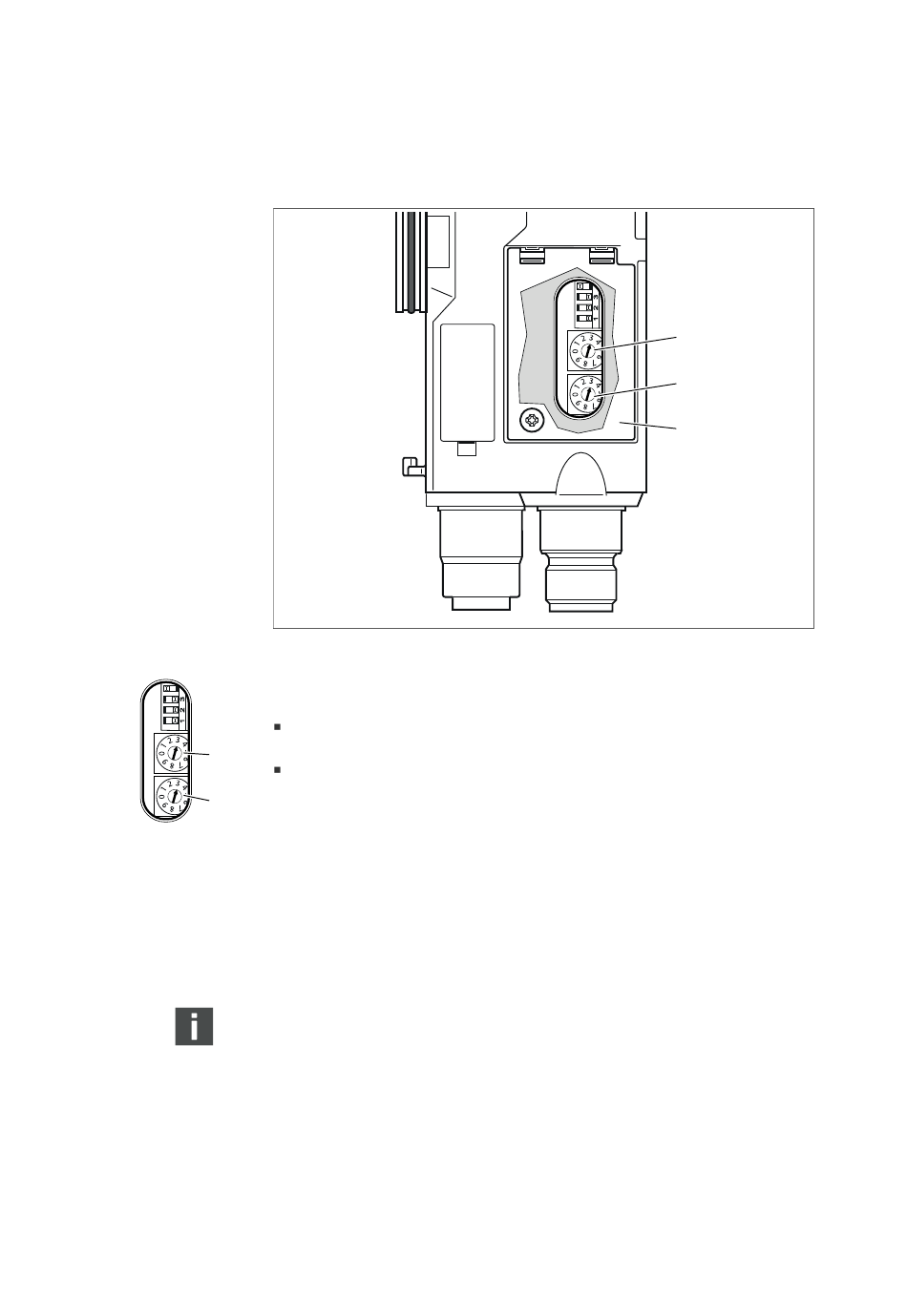

Fig. 5: Commutateurs d'adresse NA1 et NA2 du coupleur de bus
Les deux commutateurs rotatifs NA1 et NA2 pour l'adresse de station de l'îlot de distribution dans
le DeviceNet se trouvent sous la fenêtre (3).
Commutateur NA1 : le commutateur NA1 permet de régler la dizaine de l'adresse.
Le commutateur NA1 contient une numérotation décimale de 0 à 9.
NA1
Commutateur NA2 : le commutateur NA2 permet de régler l'unité de l'adresse.
Le commutateur NA2 contient une numérotation décimale de 0 à 9.
NA2
Pour l'adressage, procéder comme suit :
1. Séparer le coupleur de bus de l'alimentation électrique UL ou couper l'alimentation 24 V
du bus DeviceNet.
2. Régler l'adresse de station sur les commutateurs NA1 et NA2 (voir fig. 5) :
– NA1 : dizaine de 0 à 9
– NA2 : unité de 0 à 9
Les étapes 1 et 2 peuvent également être effectuées dans l'ordre inverse.
3. Rallumer l'alimentation électrique UL ou l'alimentation 24 V du bus DeviceNet. Le système
s'initialise et l'adresse du coupleur de bus est appliquée.
Si le réglage du commutateur et l'adresse du programme de configuration de l'API ne coïncident
pas, la LED MNS clignote au rouge.
DR
NA1
NA
NA2
3
