Structure des données des pilotes de distributeurs
6 Structure des données des pilotes de
distributeurs
6.1 Données de processus
Affectation incorrecte des données !
Danger dû à un comportement incontrôlé de l'installation.
Toujours paramétrer la valeur 0 pour les bits non utilisés.
La platine pilote de distributeurs reçoit de la commande des données de sortie avec valeurs
consigne pour la position des bobines magnétiques des distributeurs. Le pilote de distributeurs
convertit ces données dans la tension requise pour le pilotage des distributeurs. La longueur des
données de sortie est de huit bits. Quatre d'entre eux seront utilisés pour une double platine pilote
de distributeurs, six bits pour une triple platine pilote de distributeurs et huit bits pour une quadruple
platine pilote de distributeurs.

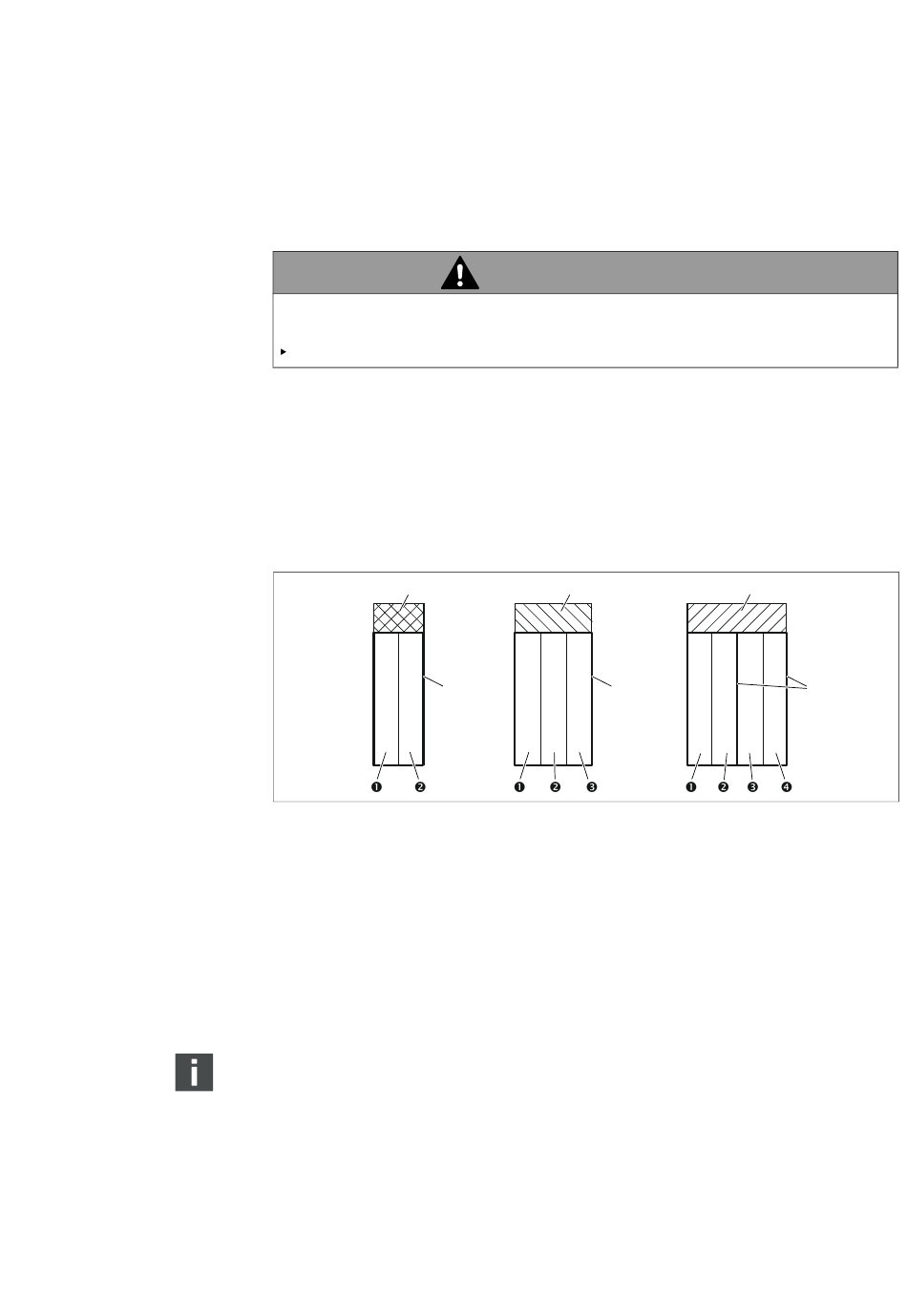

La fig. 4 illustre la disposition des emplacements de distributeurs d'une platine pilote de
distributeurs double, triple et quadruple :
22
20
Fig. 4: Disposition des emplacements de distributeurs
 Emplacement de distributeur 1
 Emplacement de distributeur 2
 Emplacement de distributeur 3
 Emplacement de distributeur 4
20 Double embase
21 Triple embase
L'illustration schématique des composants de la plage de distributeurs est expliquée au
chapitre 12.2 « Plage de distributeurs », page 176.
AVERTISSEMENT
23
21
22 Double platine pilote de distributeurs
23 Triple platine pilote de distributeurs
24 Quadruple platine pilote de distributeurs
24
20
