AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC
9.3
Aucune modification d'adresse n'est appliquée en cours de fonctionnement !
Le coupleur de bus continue de fonctionner avec l'ancienne adresse.
Ne jamais changer l'adresse en cours de fonctionnement.
Séparer le coupleur de bus de l'alimentation électrique UL avant de modifier la position des
commutateurs NA1 et NA2.
9.4
Les modifications sur le commutateur DR ne sont pas acceptées en cours de fonctionnement !
Le coupleur de bus continue de fonctionner avec les anciens réglages.
Ne jamais modifier les réglages du commutateur DR durant le fonctionnement.
Séparer le coupleur de bus de l'alimentation électrique UL avant de modifier la position du
commutateur DR.

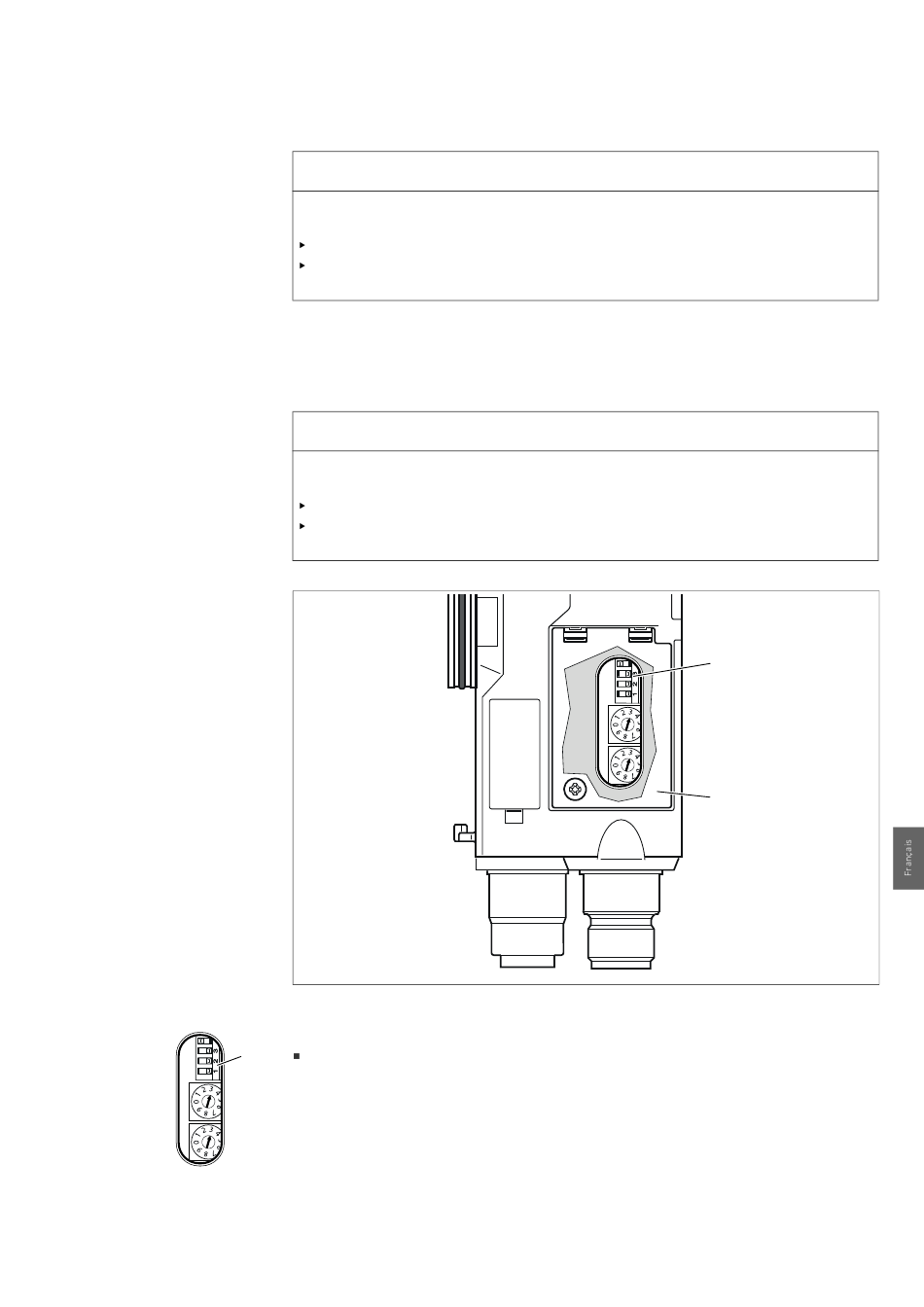

Fig. 6:
Le commutateur DIP DR pour le débit en bauds est situé sous la fenêtre (3).
DR
DR
Commutateur DR :
– Le débit en bauds se règle sur les deux premiers commutateurs (DR.1 et DR.2).
– Le commutateur DR.3 permet d'activer le diagnostic du coupleur de bus. Sur la figure
NA
– DR.4 n'est pas occupé.

Modification de l'adresse

Modification du débit en bauds et activation du diagnostic du coupleur de
bus
Commutateur de débit en bauds DR du coupleur de bus
ci-contre, le diagnostic est activé (DR.3 ON).
ATTENTION
ATTENTION
DR
NA
169
Préréglages du coupleur de bus
DR
3
