Montaje
Acoplador de bus
Las medidas A y B dependen del bloque de válvulas
utilizado.
6.2 Rotulación de los módulos
Rotule en el campo BTN del acoplador de bus la
O
dirección prevista/utilizada para el acoplador de bus.
Para la marcación de las conexiones por enchufe, en la
carcasa hay bolsas para las etiquetas (véase "Respuestos
y accessorios" en la página 210).

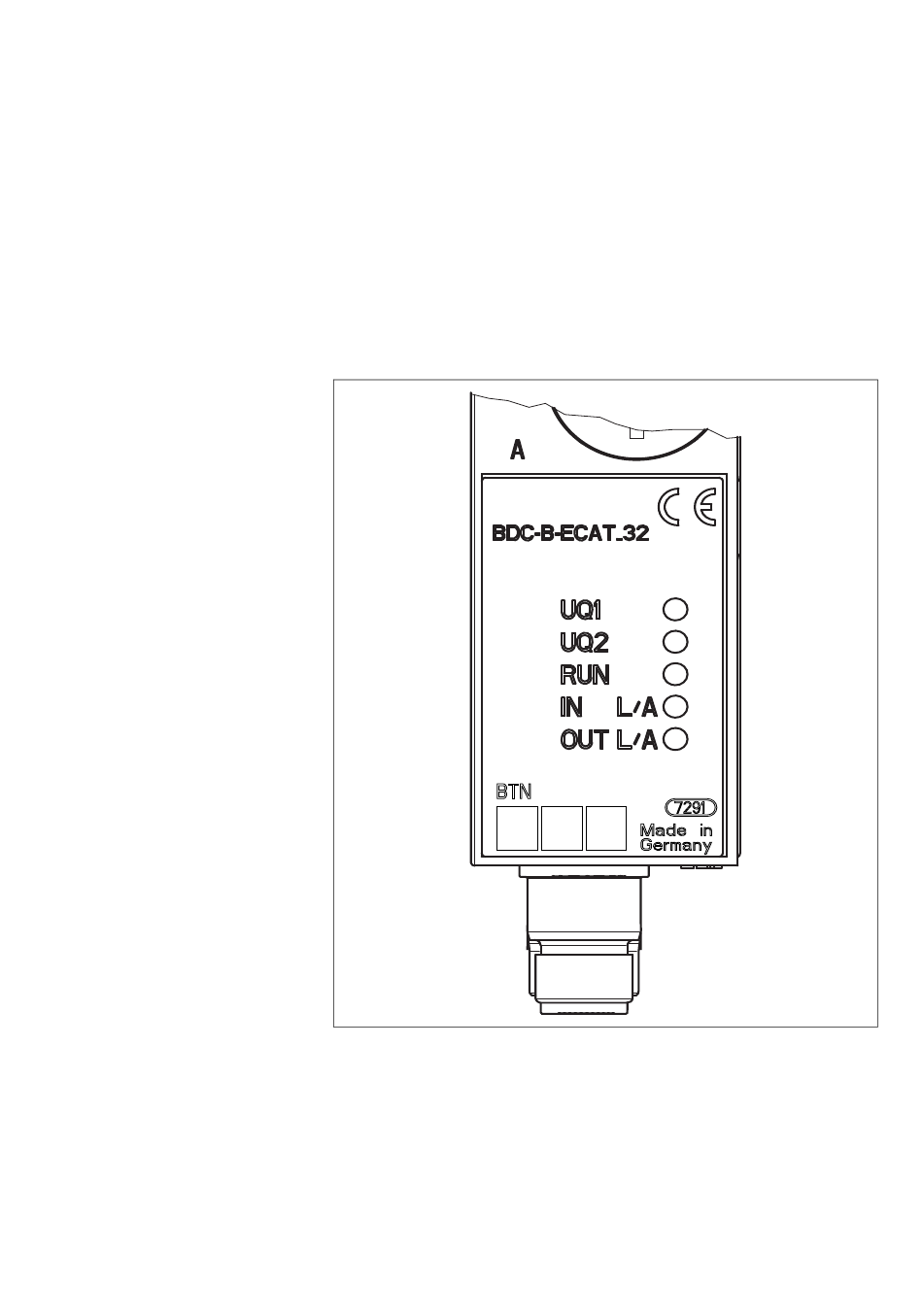

Fig. 4: Campos de rotulación del acoplador de bus
