AVENTICS | EtherCAT | R412012792–BDL–001–AB 195
7

Puesta en servicio y manejo

7.1 Realización de ajustes previos
Debe realizar los siguientes ajustes previos:
Seleccionar la alimentación de válvulas
W
Configuración de los mensajes de diagnóstico
W

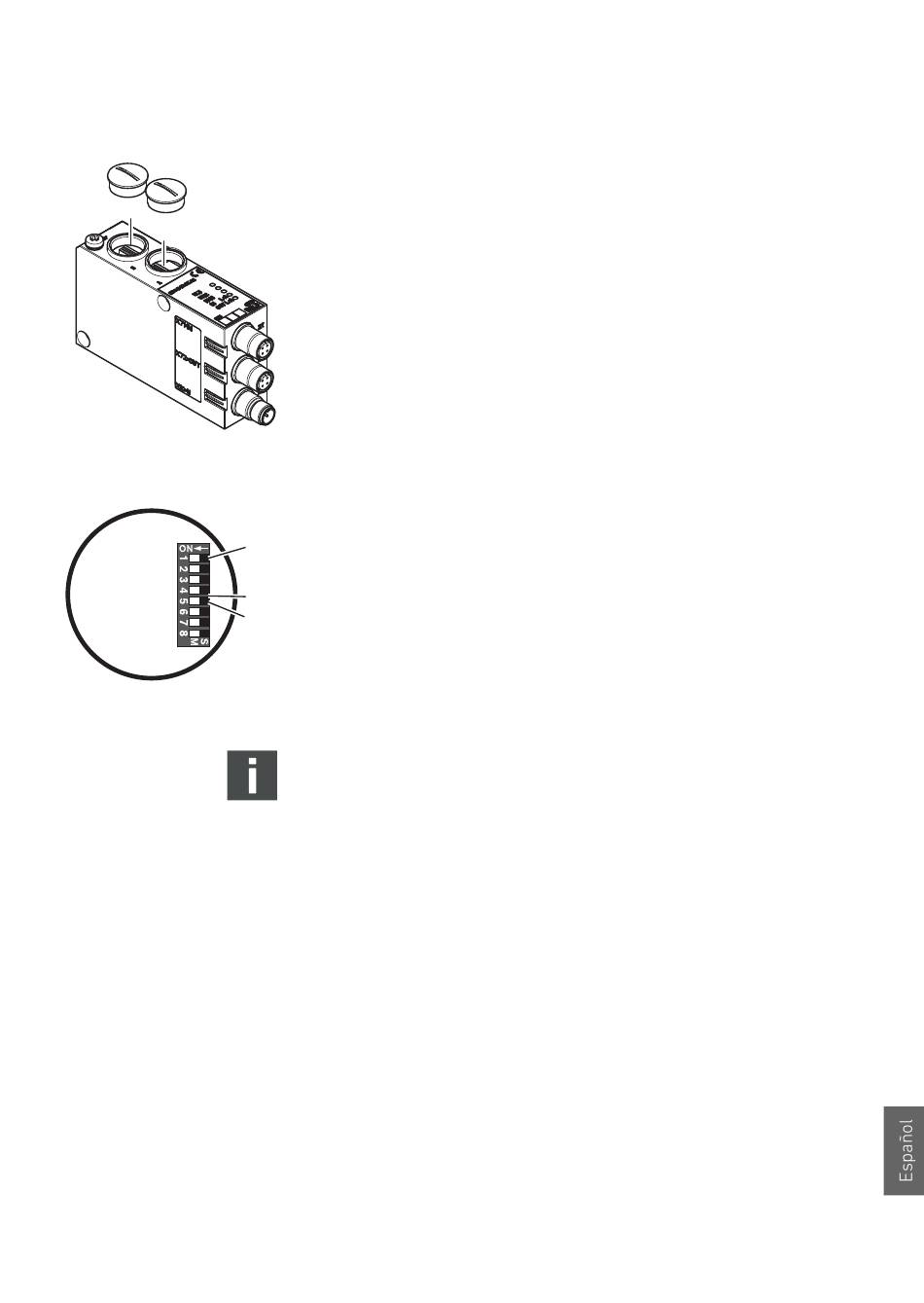

Todas estas configuraciones se realizan a través de los
interruptores debajo de los dos racores A y B.
Para realizar los ajustes previos, proceda como se indica
a continuación:
1. Retire el racor.
2. Realice la configuración correspondiente como se
describe a continuación.
3. Vuelva a colocar el racor (0,6 + 0,2 Nm). Compruebe
que los anillos obturadores estén colocados
correctamente.
7.1.1 Configuración de los mensajes de
diagnóstico
El conmutador de modo S1 para la configuración de los
mensajes de diagnóstico se encuentra debajo del racor A.
El estado de entrega está en conformidad con
EtherCAT. El diagnóstico está desactivado (S1.1 en
OFF). Los mensajes de diagnóstico se transfieren al
control como General Purpose Inputs (GPI).
Active o desactive los mensajes de diagnóstico de GPI
O
[10-14] con el interruptor S1.1. La posición
modificada del interruptor se activa solamente tras
una nueva puesta en marcha "Power-on".
Los diagnósticos pendientes son mostrados en los LED
incluso con la función de mensajes de diagnóstico
desactivada.
