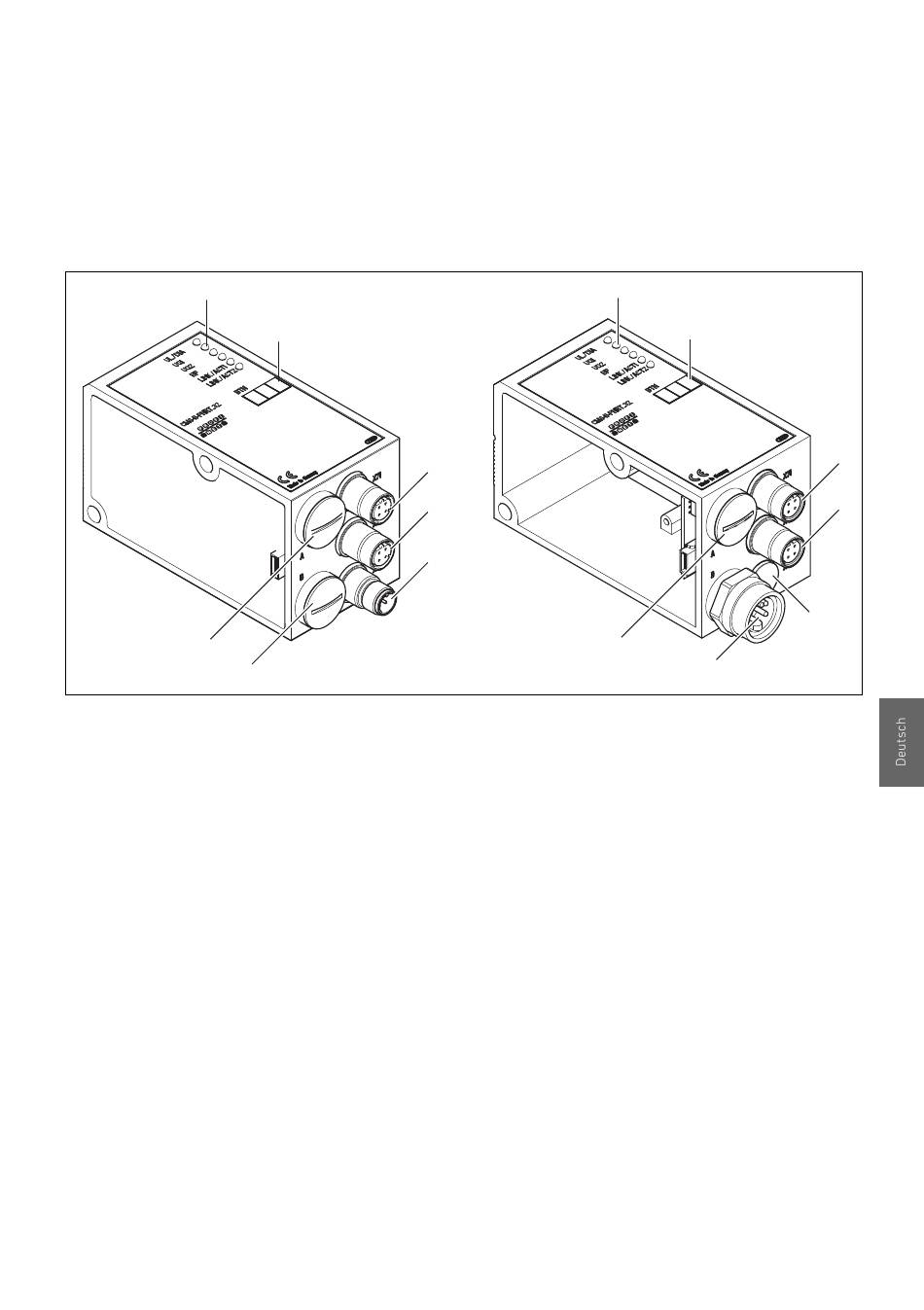

Abb. 2: Buskoppler mit M12-Buchsen und Stecker (links), Buskoppler mit 7/8"-Stecker (rechts)
1 LED-Anzeigen für Diagnosemeldungen
2 BTN-Beschriftungsfeld
3 X71 (BUS)
4 X72 (BUS)
5 (links) X10 (POWER) M12-Anschluss zur Spannungsversorgung der Ventilspulen,
Logik und Eingänge; (rechts) Verschlusskappe
6 (links) Schraubkappe B für Schiebeschalter S4, S5, S6, S7
(Ventilzuordnung zur Versorgungsspannung);
(rechts) 7/8"-Anschluss zur Spannungsversorgung der Ventilspulen
7 Schraubkappe A für DIP-Schalter S3
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
4.4 Gerätekomponenten
4.4.1

Buskoppler

2
6
Der Buskoppler ist ausschließlich für den Betrieb als Slave an
einem PROFINET-IO-Netzwerk bestimmt.
Der Buskoppler wird über ein Kabel gemäß PROFINET-IO
Spezifikation direkt an eine Steuerung, einen Switch oder an
einen weiteren Buskoppler angeschlossen.
3
4
5
Zu diesem Produkt
1
2
7
6
15
3
4
5
