Montage
1
5.3.8
O

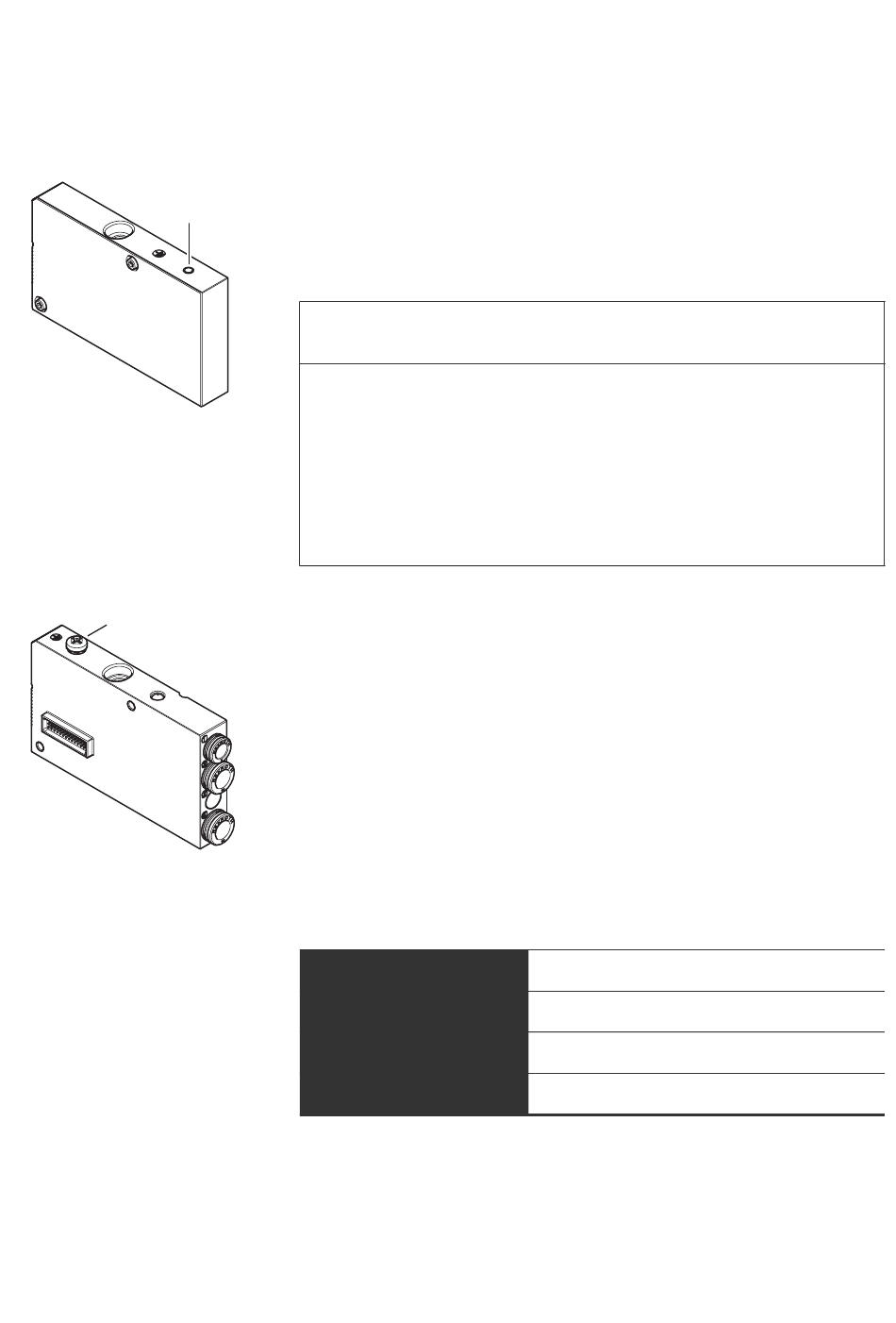

Pour dissiper les interférences CEM, relier le raccord
2
FE (2) à la mise à la terre sur l'embase terminale gauche
par un circuit à basse impédance.
Section de câble conseillée : 10 mm
Somme des intensités trop élevée
Chaque sortie est prévue pour un courant permanent de
maximum 0,5 A. Des charges électriques supérieures à 0,5 A
par sortie peuvent endommager le système.
O
Veiller à ce que la charge électrique ne soit pas
supérieure à 0,5 A par sortie.
Pour dissiper les interférences CEM des blocs de distributeurs
HF04 / HF04XF, relier le raccord FE (1) du bloc de distributeurs
à la mise à la terre par un câble à basse impédance.
5.4
Type
Séparation du potentiel
Adresse de la station
Débit en bauds
La mise en service du bus peut être activée sur un bus de terrain
PROFINET-IO des classes de temps réel RT et IRT.

Raccord FE

REMARQUE

Interface pour bus de terrain PROFINET-IO

Ethernet
Oui
Libre conformément aux directives RFC
100 MBaud
2
