Componentes Del Aparato; Acoplador De Bus - Aventics PROFINET-IO Mode D'emploi

1
7

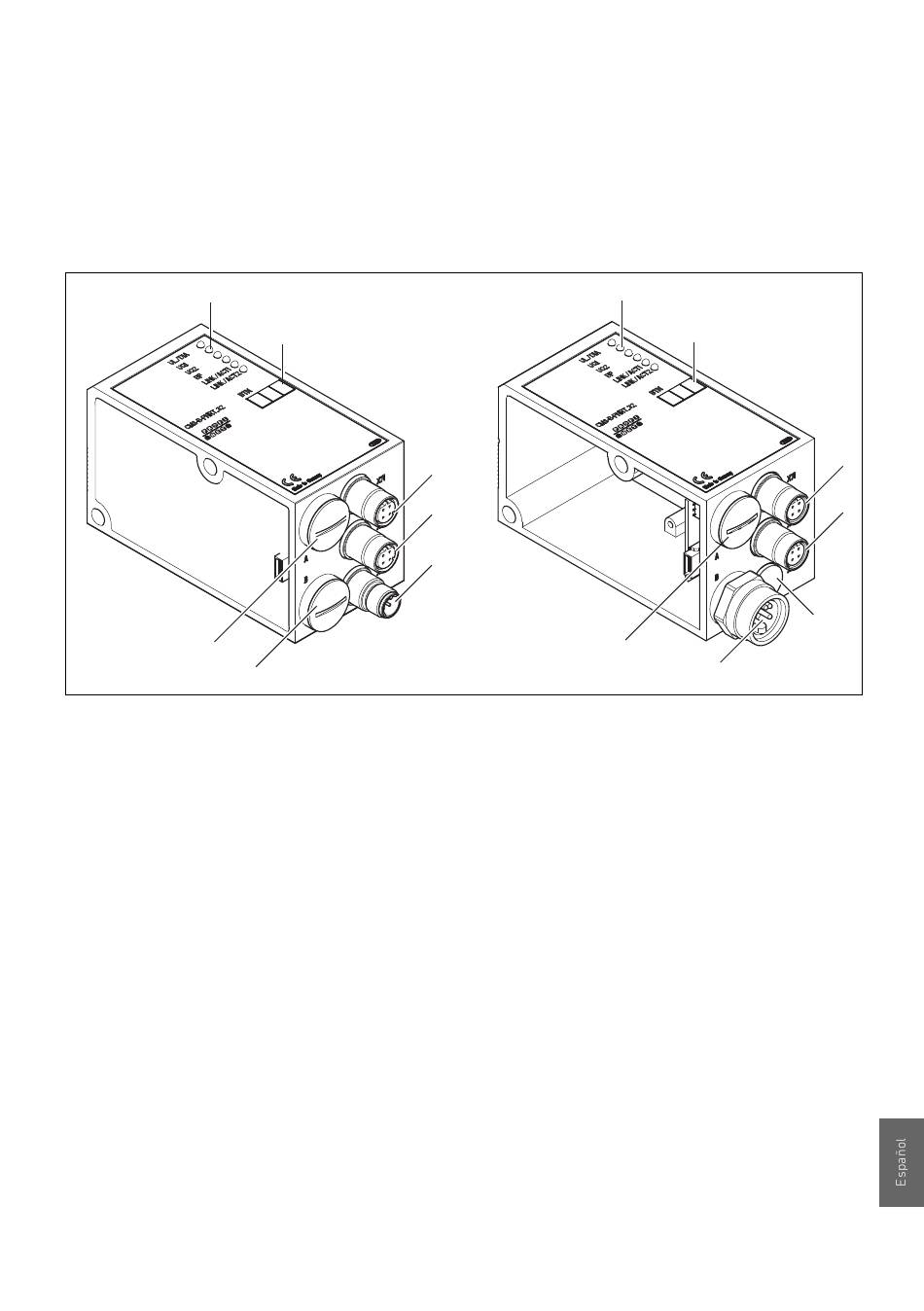

Fig. 2: Acoplador de bus con enchufe y casquillos M12 (izquierda), enchufe 7/8" (derecha)
1 Indicadores LED para mensajes de diagnóstico
2 Campo de rotulación BTN
3 X71 (BUS)
4 X72 (BUS)
5 (izquierda) X10 (POWER) conexión M12 para la alimentación de tensión de las bobinas de
válvula, lógica y entradas;
(derecha) tapón de cierre
6 (izquierda) tapa roscada B para los conmutadores de corredera S4, S5, S6, S7 (asignación
de válvulas a la tensión de alimentación);
(derecha) conexión de 7/8" para la alimentación de tensión de las bobinas de válvula
7 Tapa roscada A para el conmutador DIP S3
AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
4.4

Componentes del aparato

4.4.1

Acoplador de bus

2
6
El acoplador de bus PROFINET-IO se puede utilizar única y
exclusivamente como dispositivo en una red PROFINET-IO.
El acoplador se conecta mediante un cable conforme a la
especificación PROFINET-IO directamente a un control, a un
switch o a otro acoplador de bus.
3
4
5
Sobre este producto
1
2
7
6
247
3
4
5
