30 AVENTICS | PROFINET-IO | R412015162–BDL–001–AE
Montage
1
5.3.8
O

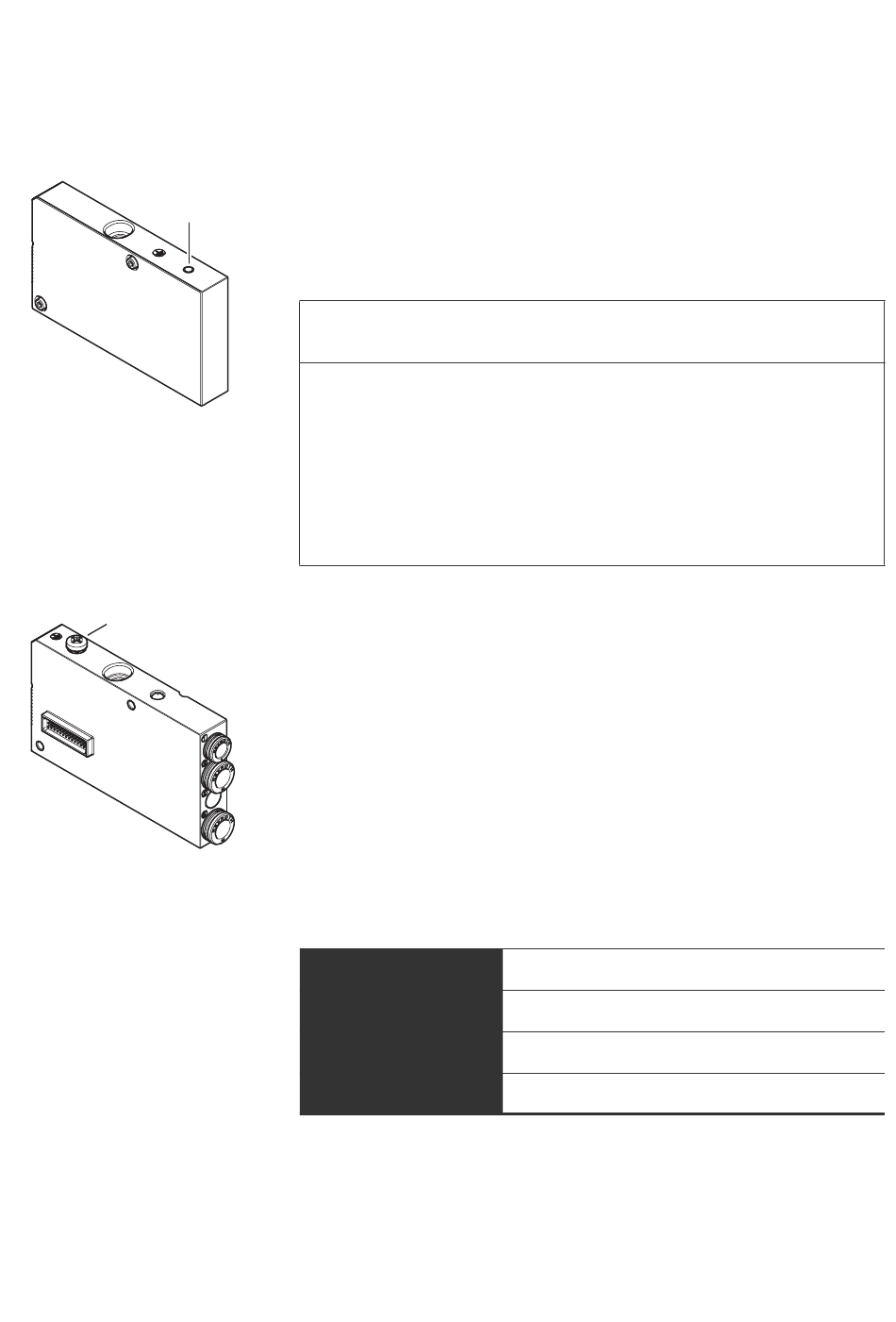

Verbinden Sie zur Ableitung von EMV-Störungen den
2
FE-Anschluss (2) an der linken Endplatte über eine
niederimpedante Leitung mit der Funktionserde.
Empfohlener Kabelquerschnitt: 10 mm
Zu hoher Summenstrom
Jeder Ausgang ist für einen Dauerstrom von max. 0,5 A
ausgelegt. Bei Strombelastungen über 0,5 A je Ausgang kann
das System beschädigt werden.
O
Achten Sie darauf, dass die Strombelastung von 0,5 A je
Ausgang nicht überschritten wird.
Beim HF04-/HF04XF-Ventilblock verbinden Sie zur Ableitung
von EMV-Störungen den FE-Anschluss (1) am Ventilblock über
eine niederimpedante Leitung mit der Funktionserde.
5.4
Art
Potentialtrennung
Stationsadresse
Baudrate
Die Busanschaltung kann an einem PROFINET-IO Feldbus der
Echtzeitklassen RT und IRT betrieben werden.

FE-Anschluss

ACHTUNG

Feldbusschnittstelle PROFINET-IO

Ethernet
Ja
Gemäß RFC-Vorgaben frei wählbar
100 MBaud
2
