132 AVENTICS | INTERBUS S | R412005743–BDL–001–AD
Montage
Mise à la terre
pour VS HF04
Mise à la terre
pour HF03 LG
6.3.7

Raccord FE

Pour dissiper les interférences CEM, relier le raccord FE (1)
O
avec la mise à terre sur l'embase terminale EP du VS par un
circuit à basse impédance.
Section de câble conseillée : 10 mm
A la livraison, la vis pour le raccord FE est vissée dans l'embase
terminale EP du VS. Cependant, le raccordement FE peut
également être effectué au choix sur l'embase terminale E (2)
(voir aussi Fig. 1 à la page 116).
Pour cela, dévisser la vis pour le raccord FE de l'embase
O
terminale EP du VS (1) et la visser dans l'embase terminale
E (2). Puis établir la connexion à la mise à la terre.

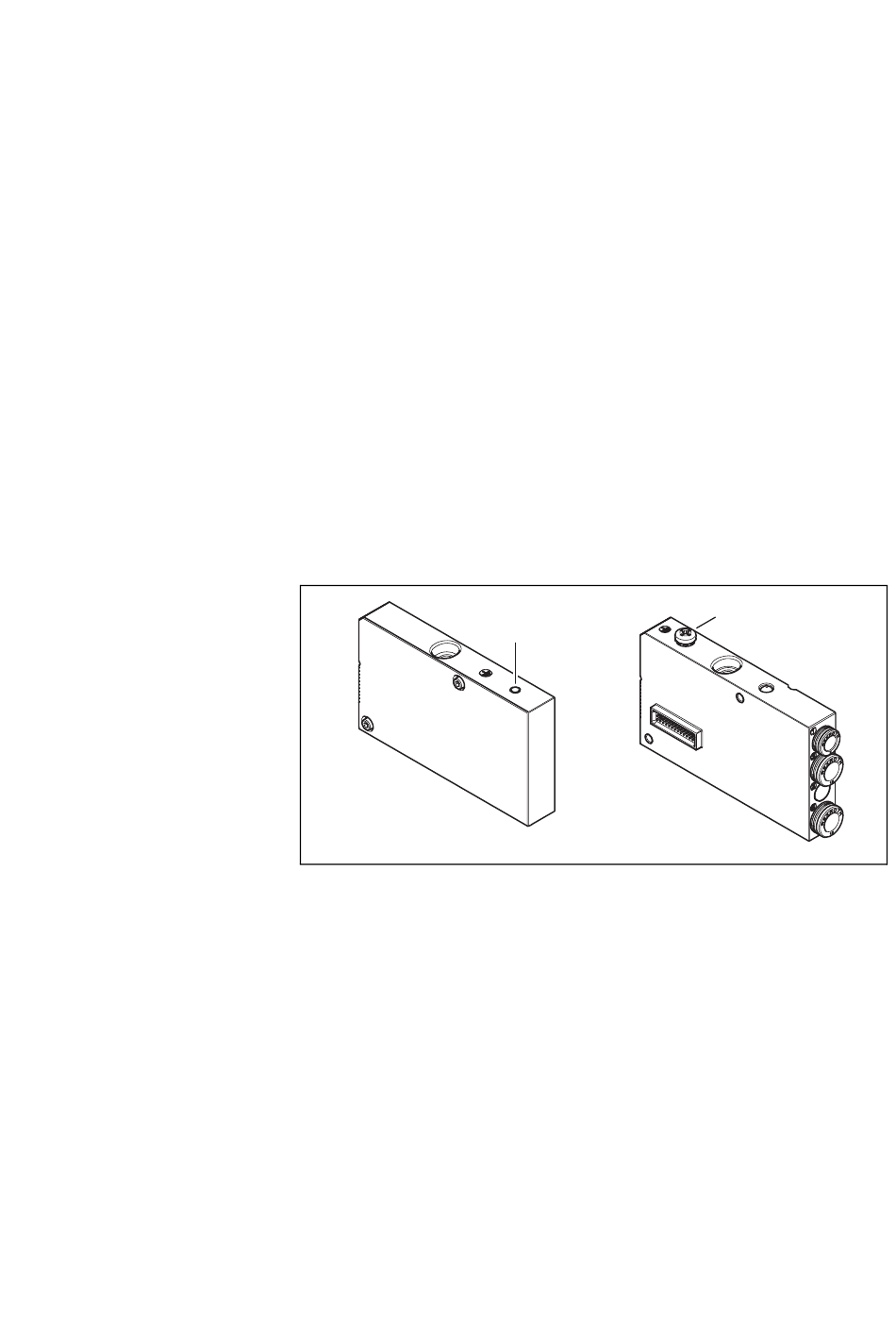

Fig. 7: Raccord FE sur le VS HF04 sur l'embase terminale EP (1) ou
sur l'embase terminale E (2)
Relier le raccord FE de l'embase terminale E (2) à la terre.
O
2
2
1
