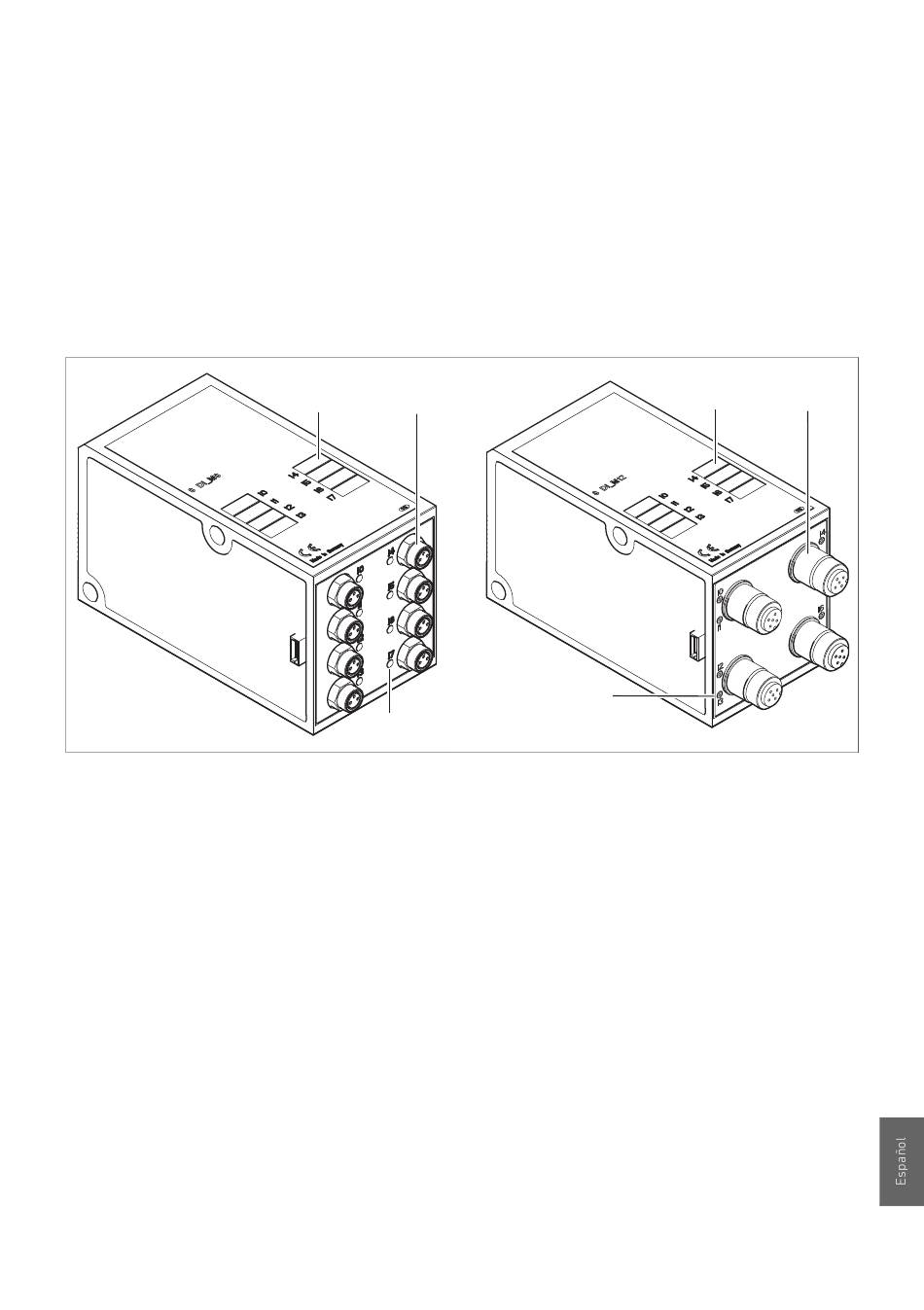

Fig. 3: Módulo de entrada óctuple: RMV04-8DI_M8 (izquierda) y RMV04-8DI_M12 (derecha)
1 Campo de rotulación
2 RMV04-8DI_M8 (izquierda): 8 entradas en 8 casquillos M8
RMV04-8DI_M12 (derecha): 8 entradas en 4 casquillos M12
3 1 indicador LED (amarillo, estado) por entrada
1)
Para la ocupación de enchufes, véase la pág. 234.
AVENTICS | INTERBUS S | R412005743–BDL–001–AD
5.2.3 Módulos de entrada
Los módulos de entrada para conectar sensores de señales
eléctricas están disponibles en dos versiones:
8 x M8 (RMV04-8DI_M8) o
W
4 x M12, con ocupación doble (RMV04-8DI_M12)
W
1 2
3
Descripción del aparato
1
3
1)
1)
229
