7.2.3 Aktoren am Output-Modul überprüfen
Überprüfen Sie vor der Inbetriebnahme die Funktionsfähigkeit
O
und Wirkungsweise der Aktoren mit Hilfe der LED-Anzeigen
am Output-Modul.
O O
O
O
O O
O
O O

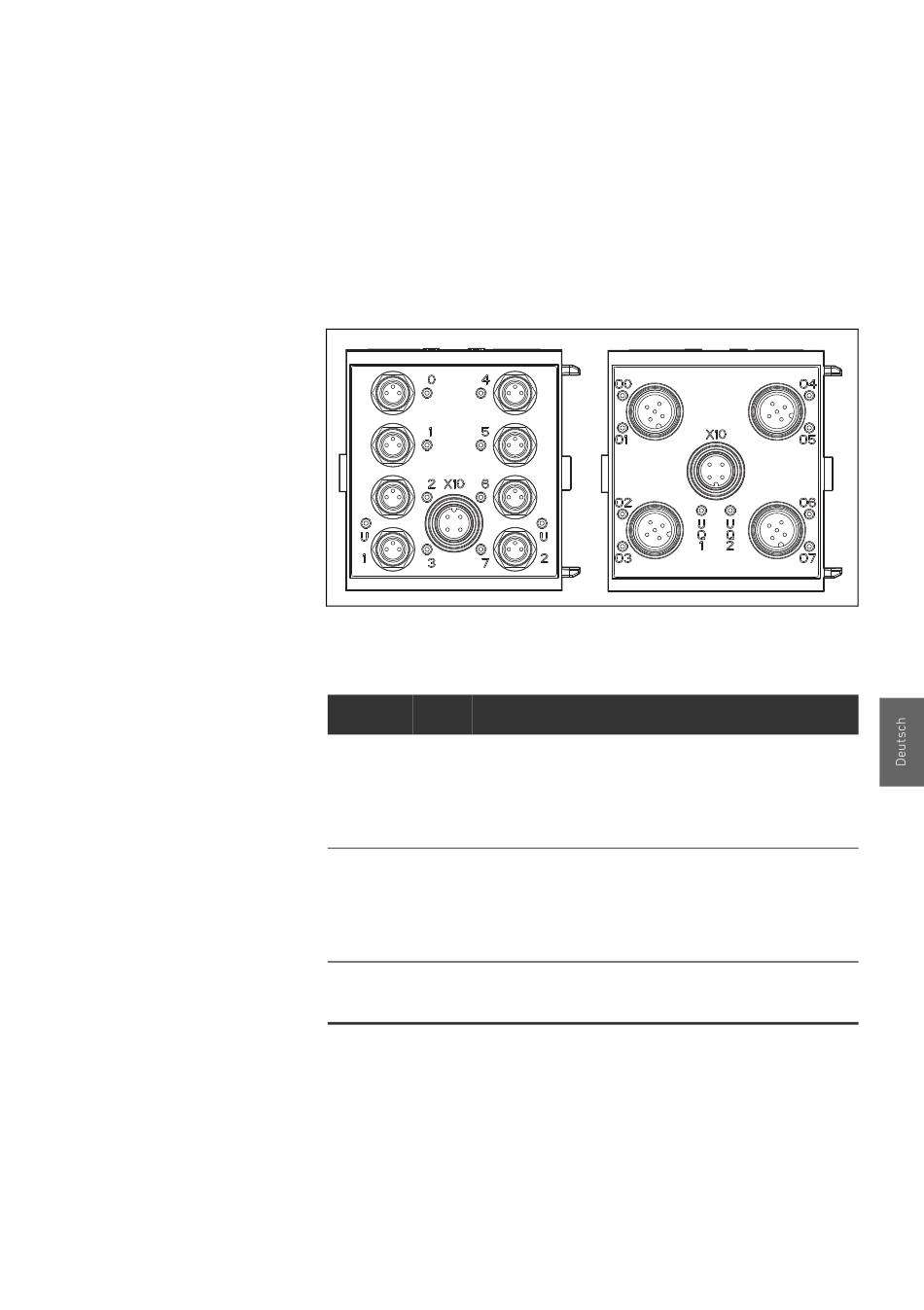

Abb. 11: LED-Anzeigen am Output-Modul M8 (links) und M12 (rechts)
Tabelle 21: Bedeutung der LED-Anzeige am Output-Modul
LED Farbe Bedeutung
U grün Lastversorgung U
Q1
rot Diagnose: Überlast/Kurzschluss auf
angesteuertem Ausgang O0, O1, O2 oder O3
aus Lastversorgung U
U grün Lastversorgung U
Q2
rot Diagnose: Überlast/Kurzschluss auf
angesteuertem Ausgang O4, O5, O6 oder O7
aus Lastversorgung U
O0 bis O7 aus zugehöriger Ausgang LOW-Pegel
gelb zugehöriger Ausgang HIGH-Pegel
Inbetriebnahme und Bedienung
O
vorhanden
Q1
nicht vorhanden (z. B. Not-Aus)
Q1
vorhanden
Q2
nicht vorhanden (z. B. Not-Aus)
Q2
41
