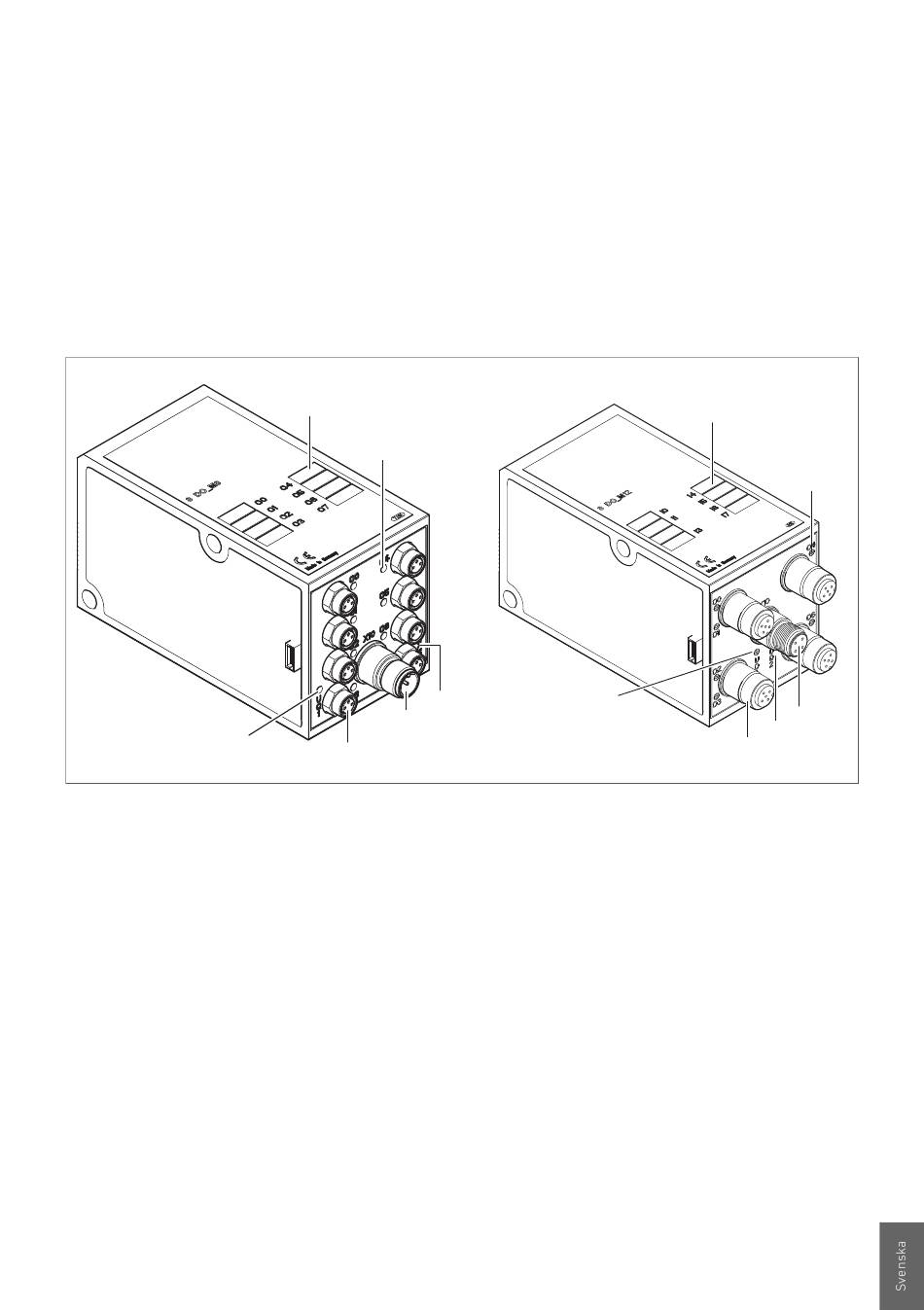

Fig. 4: Output-modul 8 fält: RMV04-8DO_M8 (vänster) och RMV04-8DO_M12 (höger)
1 Etikett
2 LED-lampa (gul, tillstånd) per utgång
3 Tvåfärgs LED-indikering av strömförsörjning U
4 Anslutning strömförsörjning över M12 stickkontakt
5 RMV04-8DO_M8 (vänster): 8 utgångar på 8 x M8-hylsor
RMV04-8DO_M12 (höger): 8 utgångar 4 x M12-hylsor
6 Tvåfärgs LED-indikering av strömförsörjning U
1)
Stickkontaktbeläggning se sidan 286
AVENTICS | INTERBUS S | R412005743–BDL–001–AD
5.2.4

Outputmodul

Outputmodulen för anslutning av aktuatorerna finns i två
utföranden:
8 x M8 (RMV04-8DO_M8) eller
W
4 x M12, dubbelbelagd (RMV04-8DO_M12)
W
1
2
3
4
5
Beskrivning av enheten
6
Q2
1)
1)
1)
Q1
