AVENTICS | INTERBUS S | R412005743–BDL–001–AD

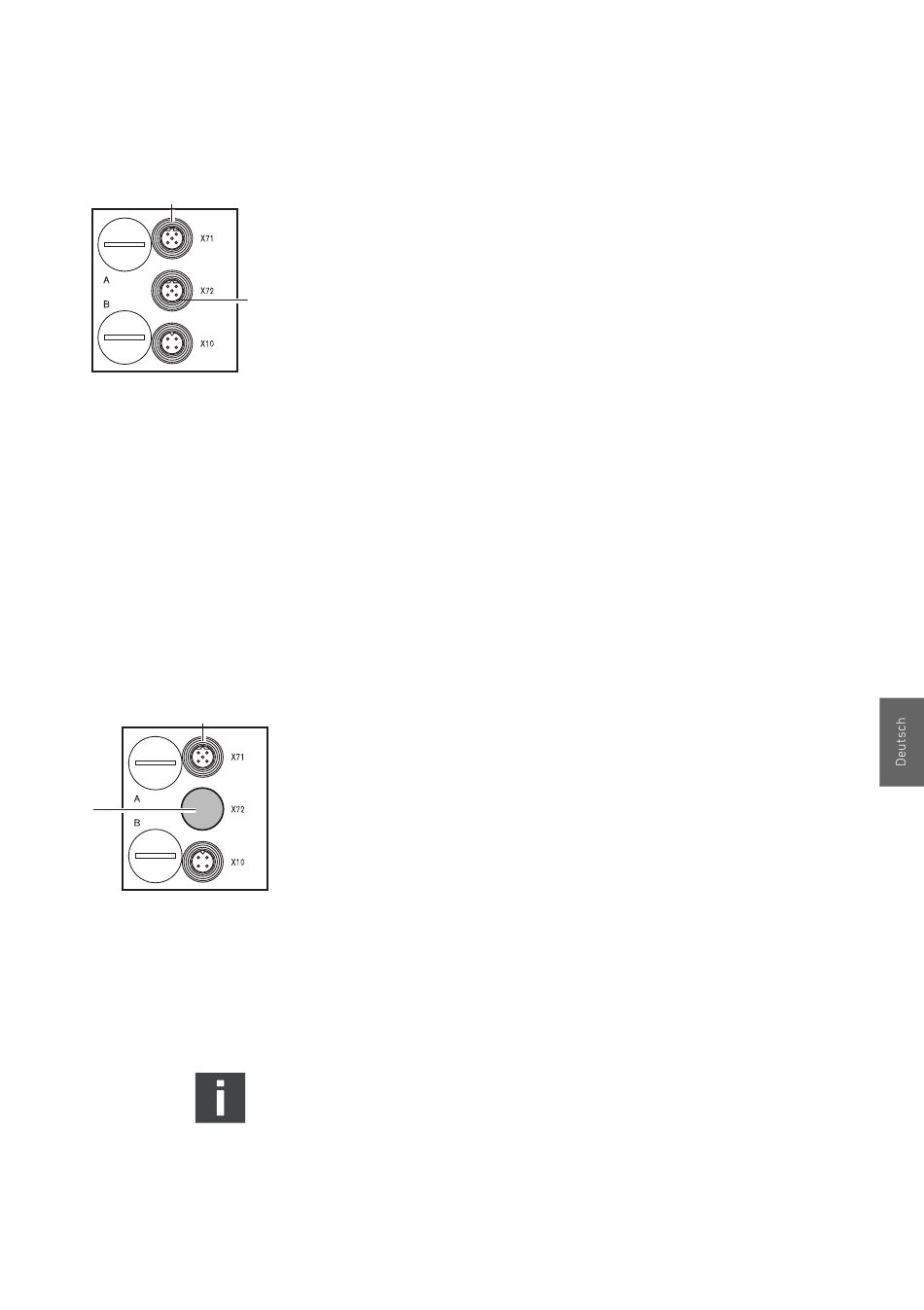

6.3.2 Buskoppler als Zwischenstation anschließen
1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 5 auf
Seite 22) Ihrer Steckverbindungen her, wenn Sie eine
unkonfektionierte Verkabelung verwenden.
2. Schließen Sie die ankommende Busleitung an X71(1) an.
3. Verbinden Sie die abgehende Busleitung über den Ausgang
X72 (2) mit dem nächsten Modul.
4. Schließen Sie den Schirm an beiden Seiten des Buskabels
direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie
unkonfektionierte Kabel und Stecker mit Metallgehäuse
verwenden. So schützen Sie die Datenleitungen gegen
Störungseinkopplungen.
Stellen Sie sicher, dass das Steckergehäuse fest mit dem
Buskopplergehäuse verbunden ist.
6.3.3 Buskoppler als letzte Station anschließen
1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 5 auf
Seite 22) Ihrer Steckverbindungen her, wenn Sie eine
unkonfektionierte Verkabelung verwenden.
2. Schließen Sie die Busleitung nur an X71 (1) an.
3. Versehen Sie die Gerätedose X72 (BUS OUT) mit einer
Schutzkappe (2).
4. Schließen Sie den Schirm an beiden Seiten des Buskabels
direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie
unkonfektionierte Kabel und Stecker mit Metallgehäuse
verwenden. So schützen Sie die Datenleitungen gegen
Störungseinkopplungen.
Stellen Sie sicher, dass das Steckergehäuse fest mit dem
Buskopplergehäuse verbunden ist.
Es ist kein Busabschluss vorhanden:
Der Teilnehmer erkennt automatisch, ob er der letzte
Teilnehmer am INTERBUS-S-Ring ist.
23
Montage
