288 AVENTICS | INTERBUS S | R412005743–BDL–001–AD
Montering
1
2
4. Anslut skärmen på båda sidor av busskabeln direkt till
stickförbindningshuset (EMV-huset) om ni använder
okonfektionerade kablar och stickkontakter med metallhus.
På det viset skyddar man dataledningarna mot
störningsinkopplingar. Kontrollera att stickförbindningshuset
är fast anslutet till fältbussnodens hus.
6.3.3 Ansluta fältbussnoden som sista station
1. Gör en korrekt stiftbeläggning (se Tab. 5 på sidan 287) av
era stickförbindningar om ni använder en okonfektionerad
kabeldragning.

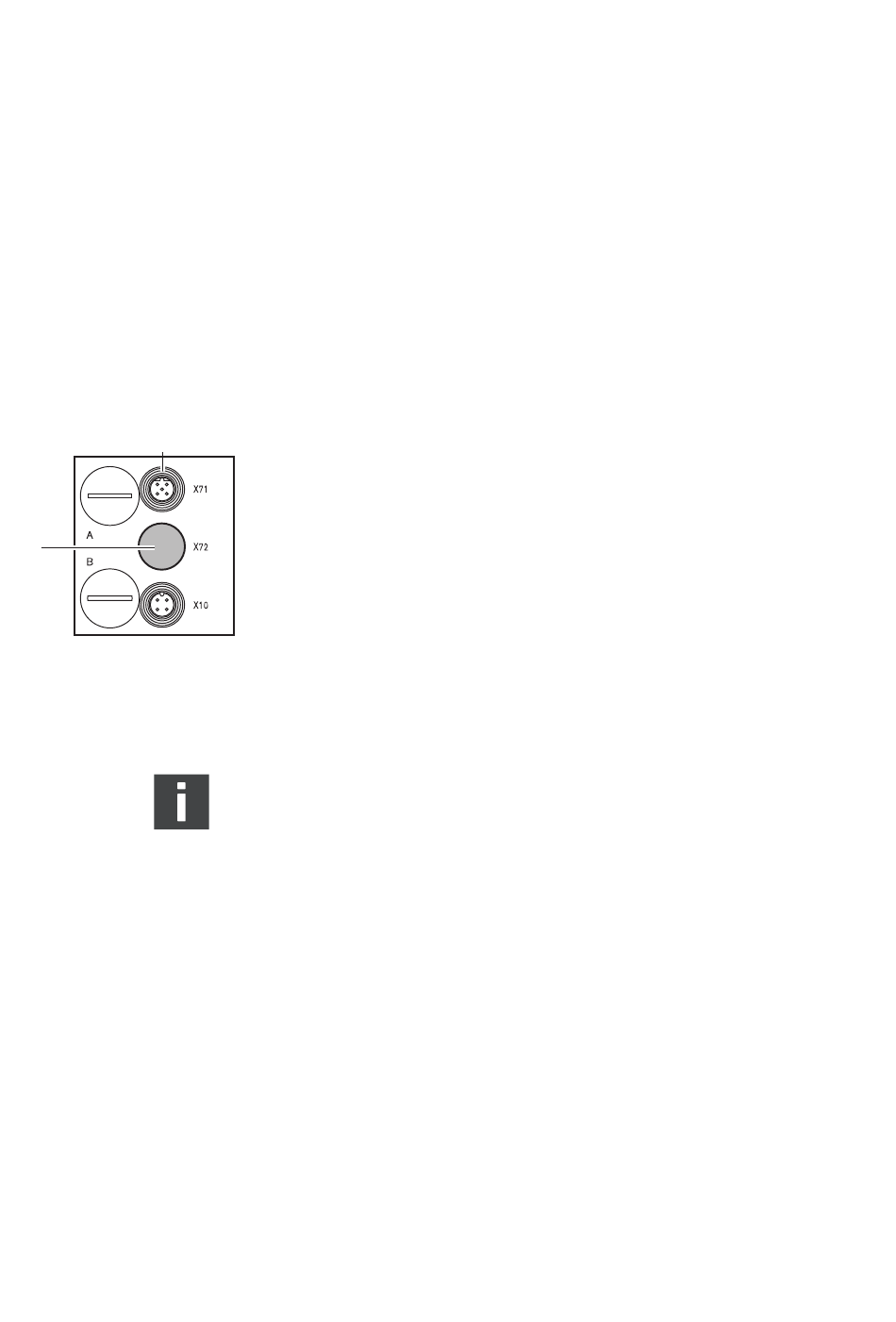

2. Anslut bussledningen bara till X71 (1).
3. Förse kopplingsdosan X72 (BUS OUT) med ett skyddslock (2).
4. Anslut skärmen på båda sidor av busskabeln direkt till
stickförbindningshuset (EMV-huset) om ni använder
okonfektionerade kablar och stickkontakter med metallhus.
På det viset skyddar man dataledningarna mot
störningsinkopplingar. Kontrollera att stickförbindningshuset
är fast anslutet till fältbussnodens hus.
Ingen bussavslutning finns:
Deltagaren identifierar automatiskt om han är den siste
deltagaren i INTERBUS S-ringen.
För att undvika krypströmmar via busskabelns skärm krävs en
potentialutjämningsledning mellan apparaterna på minst
2
10 mm .
6.3.4 Elektronik- und strömförsörjning – Anslutning
av fältbussnod
Ventilerna och fältbussnoden försörjs via kontakten X10
(POWER).
Om man ansluter logik- och strömförsörjningen för
fältbussnoden måste man kontrollera stiftbeläggningen som
visas i Tab. 6.
